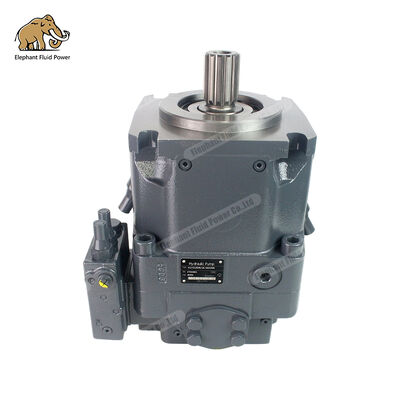

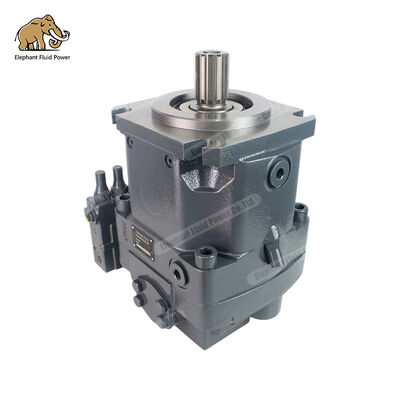

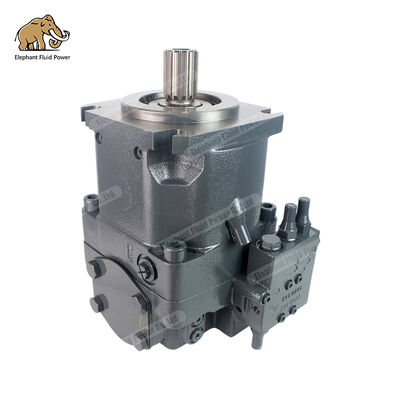

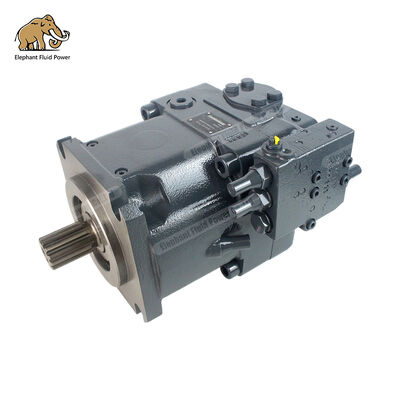

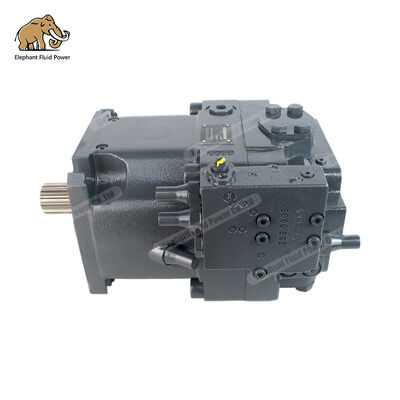

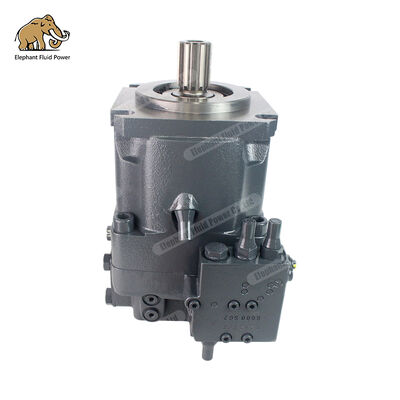

Bomba Hidráulica de Pistão Axial de Eixo Variável Série A11VO: Documento Técnico



As bombas hidráulicas de pistão axial variável da série Elephant Fluid Power A11VO (incluindo os modelos A11VO60, A11VO75, A11VO95, A11VO130, A11VO145, A11VO190, A11VO220, A11VO260 e a versão de alta velocidade A11VLO) empregam um design variável de placa oscilante idêntico ao da Bosch Rexroth Série A11VO/A11VLO, apresentando vantagens técnicas essenciais, como deslocamento continuamente variável (com Vg max a Vg min = 0). Essas bombas operam em pressões nominais de até 350 bar (pressão de pico: 400 bar) e são projetadas especificamente para sistemas hidráulicos de circuito aberto, encontrando amplas aplicações em caminhões-bomba de concreto, máquinas de terraplenagem, equipamentos de construção de estradas, máquinas de compactação, sistemas de elevação, máquinas de mineração, plataformas de perfuração e outras máquinas móveis. Este artigo examina sistematicamente a competitividade central da série Elephant Fluid Power A11VO em seis dimensões: princípios técnicos, parâmetros completos de especificação, modos de controle, cenários de aplicação, compatibilidade com componentes originais da Rexroth e benefícios da cadeia de suprimentos, fornecendo orientação técnica confiável e referências de aquisição para integradores globais de sistemas hidráulicos, fabricantes de equipamentos de construção e usuários finais.



---



Capítulo 1: Princípios Técnicos e Principais Vantagens de Design da Série A11VO

1.1 Princípio Estrutural do Pistão Axial de Eixo Variável do Disco Diagonal

As bombas hidráulicas da série A11VO apresentam um design clássico de pistão axial de placa oscilante – um padrão industrial comprovado há décadas em sistemas de transmissão hidráulica variável de circuito aberto, otimizado especificamente para aplicações de máquinas móveis. Em comparação com projetos de eixo dobrado, a configuração da placa oscilante oferece vantagens significativas em termos de compacidade, economia e flexibilidade de controle.

Mecanismo variável de ângulo de inclinação do diafragma

A linha central do cilindro coincide com a linha central do eixo de transmissão e o pistão entra em contato com a placa oscilante por meio de uma sapata deslizante. Quando o ângulo de oscilação da placa oscilante é 0°, o pistão não exibe movimento alternativo e a vazão de saída é zero; à medida que o ângulo aumenta, o curso alternativo do pistão se expande e a vazão de saída torna-se proporcional ao ângulo de oscilação. O mecanismo de deslocamento variável alcança variação contínua no deslocamento de Vg_max a Vg_min = 0 ajustando o ângulo da placa oscilante (de 0° ao máximo), controlando assim com precisão tanto a vazão de saída quanto a pressão. Este design garante uma saída de fluxo quase nula durante a operação em espera, reduzindo significativamente o consumo de energia e a geração de calor.

Rolamento do berço de descarga de pressão estática

O projeto emprega um rolamento de berço com alívio de pressão hidrostática, onde a placa oscilante é suportada por uma película de óleo hidrostática, resultando em perda mínima por atrito e resposta rápida. Esta configuração garante um contato ideal entre a placa oscilante e a sapata do pistão sob condições de alta pressão e alta velocidade, alcançando uma eficiência volumétrica superior a 95% e uma eficiência mecânica superior a 90%. Mesmo com pressão de 350 bar e velocidade de 2.500 rpm, o desempenho estável é mantido.

Projeto de porta dupla de descarga de óleo

A configuração padrão apresenta duas portas de descarga de óleo (L1 e L2), permitindo a seleção flexível do roteamento da tubulação de descarga de óleo com base no espaço de instalação para simplificar o projeto do sistema. A tubulação de descarga de óleo deve ser conectada separadamente ao tanque de óleo para garantir que a pressão da carcaça não exceda 0,5 bar, protegendo assim a vedação do eixo e o sistema de vedação. Para aplicações de alta temperatura, o design da porta de descarga dupla aumenta a eficiência da dissipação de calor.

1.2 Recursos Especiais de Projeto e Capacidade de Auto-sucção para Circuitos Abertos

A série A11VO foi projetada especificamente para sistemas hidráulicos de circuito aberto e apresenta as seguintes características principais:

• A vazão é diretamente proporcional à velocidade de rotação e ao deslocamento: vazão de saída qv = Vg × n × ηv / 1000 (L/min), onde Vg representa o deslocamento de corrente (cm³/rev), n denota velocidade de rotação (rpm) e ηv indica eficiência volumétrica (normalmente 0,95–0,97).

• A pressão é determinada pela carga externa: a pressão de saída da bomba depende da necessidade do sistema, com regulação automática de deslocamento e pressão através de modos de controle (LR/DR/LRDS/DRS/HD/EP, etc.) para alcançar uma operação com eficiência energética.

• Excelente desempenho de escorvamento automático: A bomba opera em condições de escorvamento automático e funciona normalmente quer o tanque de óleo esteja pressurizado ou equipado com uma bomba auxiliar integrada (bomba centrífuga/bomba impulsora). O design otimizado da porta de sucção de óleo e o mecanismo de retorno do êmbolo garantem excelente capacidade de escorvamento automático sob condições de instalação padrão (altura de sucção de óleo ≤ 800 mm).

• Versão A11VLO de alta velocidade: Disponível em tamanhos que variam de 130 a 260 mm, este modelo pode ser equipado com uma bomba impulsora (A11VLO) para velocidades de rotação excepcionalmente altas, atendendo às demandas de máquinas móveis de alta velocidade.

1.3 Vantagens do acionamento axial e integração de sistemas

Capacidade 100% acionada por eixo

As bombas da série A11VO apresentam capacidade de acionamento por eixo passante, suportando bombas de engrenagens ou bombas de pistão axial de especificações equivalentes (acionamento 100% por eixo passante). Este projeto oferece: – A capacidade de conectar uma bomba de reposição, uma bomba de engrenagens ou uma bomba de pistão auxiliar em série após a bomba principal, simplificando o layout do sistema hidráulico; – Eliminação de espaço adicional de instalação e acoplamentos, reduzindo a complexidade do sistema; – Fornecimento direto de energia do eixo de transmissão da bomba principal para a bomba auxiliar, melhorando a eficiência geral da transmissão; – Para aplicações em circuito fechado, a bomba de compensação pode ser instalada diretamente atrás da bomba principal, criando uma unidade de acionamento hidráulico estático compacta.

1.4 Resumo das principais vantagens competitivas

Tcaracterísticas técnicas	Píndice de desempenho	Importância da Indústria
Faixa de ajuste de deslocamento	Vg max → Vg min = 0 (ajustável continuamente)	Implemente o fornecimento de combustível sob demanda para eliminar perdas por transbordamento e obter economia de energia de 20% a 30%.
Pressão Nominal/Pico	350bar/400bar	Atende às demandas de máquinas de construção de alta pressão e aplicações industriais.
velocidade máxima	De 3.900 rpm (A11VO60) a 1.800 rpm (A11VO260)	abrange toda a gama de condições operacionais, desde cenários de alta velocidade e baixo fluxo até cenários de baixa velocidade e alto fluxo.
eficiência volumétrica	≥95%	Reduza o consumo de energia, minimize a geração de calor e prolongue a vida útil do óleo lubrificante.
Eficiência Mecânica	≥90%	Alta densidade de potência, design compacto
método de controle	Mais de 10 tipos, incluindo LR/DR/LRDS/DRS/HD/EP/DH/LG, etc.	Adapte-se a vários requisitos de pressão, vazão, potência e controle eletro-hidráulico
Acionamento do eixo central	Capacidade 100% acionada por eixo (mesmas especificações)	Pode ser conectado em série com uma bomba de engrenagens ou uma bomba de pistão axial para simplificar o sistema.
capacidade de sucção	Excelente capacidade de escorvamento automático, com bomba auxiliar integrada opcional disponível	Adapta-se a diversas condições de instalação sem necessidade de bomba adicional de reabastecimento de óleo



---



Capítulo 2: Explicação detalhada dos parâmetros técnicos de especificações completas para a série Elephant Fluid Dynamics A11VO

2.1 Modelos de Produto e Matriz de Deslocamento

A série A11VO compreende duas subséries estruturais: -A11VO Versão Padrão (especificações 60–260): apresenta velocidades de rotação padrão, adequadas para máquinas de engenharia em geral e aplicações industriais; -Versão de alta velocidade A11VLO (especificações 60–260): uma variante otimizada de alta velocidade que pode ser equipada com uma bomba de impulsor integrada (bomba centrífuga) para atingir velocidades excepcionalmente altas, ideal para máquinas móveis de alta velocidade.

As especificações técnicas do modelo padrão da série Elephant Fluid Dynamics A11VO são as seguintes:

Mmodelo	Deslocamento máximoVgmax (cm³/rev)	Deslocamento mínimoVgmin (cm³/rev)	Pressão Nominal (bar)	PeakPressão (bar)	Velocidade Máxima@Vgmax (rpm)	Velocidade máxima@Vg≈0(rpm)	Fluxo de saída máximo@n_max (L/min)	Potência máxima@350bar(kW)	Coito (kg)
A11VO60	60,0	0	350	400	3300	3900	198,0	115,5	28
A11VO75	75,0	0	350	400	3.000	3600	225,0	131,3	32
A11VO95	95,0	0	350	400	2700	3100	256,5	149,6	38
A11VO130	130,0	0	350	400	2500	2900	325,0	189,6	48
A11VO145	145,0	0	350	400	2400	2800	348,0	203,0	52
A11VO190	190,0	0	350	400	2200	2600	418,0	243,8	68
A11VO220	220,0	0	350	400	2000	2400	440,0	256,7	78
A11VO260	260,0	0	350	400	1800	2100	468,0	273,0	95

Nota: Os dados acima são valores teóricos baseados em condições operacionais de velocidade de acionamento n = 1500 rpm, viscosidade do óleo v = 36 mm²/s e temperatura do óleo t = 50 °C. Os valores reais devem levar em conta as perdas de eficiência e as tolerâncias de fabricação.

2.2 Especificações Técnicas da Versão A11VLO de Alta Velocidade

A série A11VLO melhora o desempenho de alta velocidade em relação ao modelo A11VO e pode ser equipada com uma bomba impulsora integrada (bomba centrífuga) para atingir velocidades de rotação excepcionalmente altas.

Mmodelo	Deslocamento máximo Vg max (cm³/rev)	Pressão Nominal (barra)	Pressão de pico (bar)	Velocidade máxima @Vg máx (rpm)	Velocidade máxima @ Vg ≈ 0 (rpm)	Opcionalmente equipado com uma bomba impulsora	Aplicação Típica
A11VLO60	60,0	350	400	3900	4500	negar	Carregador de alta velocidade
A11VLO75	75,0	350	400	3600	4200	negar	Empilhadeira de alta velocidade
A11VLO95	95,0	350	400	3100	3600	negar	Escavadeira de alta velocidade
A11VLO130	130,0	350	400	2900	3400	sim	caminhão bomba de concreto
A11VLO145	145,0	350	400	2800	3300	sim	Grande guindaste
A11VLO190	190,0	350	400	2600	3100	sim	Grandes caminhões de mineração
A11VLO220	220,0	350	400	2400	2900	sim	Grande equipamento de perfuração
A11VLO260	260,0	350	400	2100	2600	sim	Máquinas de construção ultrapesadas

2.3 Principais fórmulas de cálculo de desempenho

Taxa de descarga da bomba (proporcional ao deslocamento e velocidade de condução): qv = Vg × n × ηv / 1000 (L/min)

Onde: Vg é o deslocamento atual (cm³/rev), n é a velocidade de condução (rpm) e ηv é a eficiência volumétrica (normalmente 0,95–0,97).

Torque de saída da bomba (proporcional ao deslocamento e diferença de pressão): T = Vg × Δp / (20π × η_mh) (Nm)

Onde: Δp é a diferença de pressão (bar) e η_mh é a eficiência mecânico-hidráulica (normalmente 0,90–0,93).

Potência de entrada da bomba: P = qv × Δp / (600 × η_t) (kW)

Onde: η_t representa a eficiência total (normalmente variando de 0,85 a 0,90).

O princípio fundamental do controle variável é o seguinte: quando ocorre uma alta demanda de vazão (por exemplo, extensão rápida de um cilindro hidráulico), o deslocamento Vg aumenta automaticamente; quando a manutenção da pressão é necessária (por exemplo, fixação hidráulica), o Vg diminui automaticamente para próximo de zero. Este mecanismo de fornecimento de óleo sob demanda garante que o sistema opere consistentemente em sua zona de maior eficiência, reduzindo o consumo geral de energia em 20–30% em comparação com uma bomba de deslocamento fixo mais configuração de válvula de alívio.



---



Capítulo 3: Análise aprofundada de dez métodos de controle

A principal competitividade da série A11VO reside na sua extensa gama de opções de controle. O Elephant Fluid Power replica totalmente todos os recursos de controle disponíveis na série Rexroth A11VO/A11VLO.

3.1 LR – Controle de Potência (Controle Direto)

Como funciona: Equipado com uma válvula de controle de potência integrada que limita a potência de saída da bomba dentro de uma faixa predefinida. Quando a pressão do sistema aumenta, reduz automaticamente o deslocamento para manter a potência constante; quando a pressão cai, aumenta o deslocamento para aumentar a taxa de fluxo. As configurações de controle de energia podem ser ajustadas externamente, mesmo durante a operação.

Parâmetros Técnicos: – Faixa de potência: Ajustada de acordo com a potência nominal do motor – Comportamento do controle: Prioriza a demanda de vazão dentro do limite de potência; reduz automaticamente a pressão ou o fluxo ao atingir o limite – Ajuste externo: A configuração de potência pode ser ajustada através de dispositivos externos, mesmo durante a operação da bomba

Aplicação típica: Máquinas móveis acionadas por motor projetadas para evitar desligamento induzido por sobrecarga do motor, como escavadeiras, carregadeiras e escavadeiras.

3.2 DR – Controle de Pressão Constante (Controle Direto)

Princípio de funcionamento: Equipado com uma válvula de controle de pressão integrada que limita a pressão máxima de saída da bomba dentro de uma faixa predefinida. Quando a pressão do sistema atinge o valor definido, a bomba reduz automaticamente o seu deslocamento para fornecer apenas o fluxo necessário para manter a pressão, eliminando perdas por transbordamento.

Parâmetros técnicos: – Faixa de ajuste de pressão: Padrão ajustável, cobrindo toda a faixa de pressão operacional – Histerese e aumento de pressão: Δp_max ≈ 4 bar – O desvio de controle diminui à medida que o valor da pressão definida diminui

Aplicações típicas: Sistemas que exigem pressão constante, como dispositivos de fixação hidráulica, bancadas de testes hidráulicos, sistemas de manutenção de pressão de prensas e sistemas de controle de pressão de caminhões-bomba de concreto.

3.3 LRDS – Controle de Potência + Corte de Pressão + Controle Sensível à Carga

Princípio de funcionamento: Integra três funções – controle de potência, corte de pressão e sensibilidade de carga. A bomba mantém simultaneamente a potência definida, limita a pressão máxima e responde a sinais sensíveis à carga, alcançando um controle abrangente de “potência constante – limitação de pressão – sensibilidade de carga”.

Parâmetros técnicos: -Controle de potência: Igual às características do LR, ajustável externamente -Corte de pressão: Corta automaticamente a saída de fluxo quando a pressão do sistema atinge o limite superior definido -Sensibilidade de carga: Responde aos sinais LS, fornecendo apenas a vazão necessária para eliminar perdas de estrangulamento -Faixa de controle: Vários níveis selecionáveis ​​para diferentes requisitos de potência e pressão

Aplicação típica: Bombas principais para máquinas de construção de alta qualidade, como grandes escavadeiras, caminhões bomba de concreto e caminhões basculantes de mineração, proporcionando eficiência energética ideal e proteção do motor.

3.4 DRS – Controle de Pressão + Controle Sensível à Carga

Princípio de funcionamento: Integra funções duplas de controle de pressão e controle sensível à carga. A bomba mantém simultaneamente a pressão definida e responde aos sinais sensíveis à carga, alcançando um controle de “pressão constante sensível à carga”.

Parâmetros técnicos: – Controle de pressão: Igual às características do DR – Sensibilidade de carga: Responde aos sinais LS e fornece apenas a vazão necessária – Tempo de resposta rápido, ideal para sistemas hidráulicos que exigem resposta rápida

Aplicações comuns: Sistemas que requerem controle simultâneo de pressão e resposta a variações de carga, como guindastes, plataformas aéreas de trabalho e máquinas florestais.

3.5 HD – Controle Hidráulico (relacionado à pressão piloto)

Princípio de funcionamento: O deslocamento da bomba é regulado proporcionalmente por um sinal de pressão piloto externo. O aumento da pressão piloto leva ao aumento do deslocamento e, consequentemente, à maior vazão de saída. Este sistema de controle proporcional hidráulico apresenta resposta rápida e alta precisão.

Parâmetros técnicos: -Diferencial de pressão de controle: 10 bar ou 25 bar (selecionável) -Ponto inicial de controle: Vg min (deslocamento mínimo) correspondente a 0 bar de pressão piloto -Ponto final de controle: Vg max (deslocamento máximo) correspondente a 10/25 bar de pressão piloto -Tempo de resposta: <0,3 segundos

Aplicações comuns: Sistemas que requerem controle piloto hidráulico, como controle piloto de escavadeira, controle piloto de carregadeira e controle piloto de guindaste.

3.6 EP – Controle Proporcional Elétrico (Eletroímã Proporcional)

Princípio de funcionamento: O dispositivo recebe sinais de corrente (12 V DC ou 24 V DC) através de um eletroímã eletroproporcional, convertendo o sinal elétrico em deslocamento mecânico para regular o deslocamento da bomba. Ele pode ter interface direta com PLCs ou computadores de controle industrial para controle digital.

Parâmetros técnicos: -EP1: 12 V DC, faixa de corrente de controle ajustável -EP2: 24 V DC, faixa de corrente de controle ajustável -Tempo de resposta: <0,2 segundos -Precisão de controle: ±1% de deslocamento

Aplicações comuns: máquinas de construção automatizadas, dispositivos controlados remotamente, sistemas integrados eletro-hidráulicos e equipamentos hidráulicos CNC.

3.7 DH – Controle Hidráulico (relacionado à pressão piloto; versão especial)

Como funciona: Semelhante ao HD, mas uma versão especializada de controle hidráulico projetada para requisitos específicos do sistema hidráulico. Os recursos de controle podem ser personalizados de acordo com as necessidades do cliente.

Aplicações comuns: sistemas hidráulicos especializados, como sistemas hidráulicos marítimos, equipamentos terrestres de aviação e sistemas hidráulicos militares.

3.8 LG – Controle de Alavanca (Controle Mecânico)

Princípio de funcionamento: O deslocamento da bomba é ajustado diretamente através de uma alavanca mecânica. É simples e confiável, não necessitando de controle externo de óleo ou fontes de energia, e opera somente através de controle mecânico.

Aplicações típicas: Cenários simples de controle mecânico, como pequenas máquinas agrícolas, equipamentos básicos de construção e dispositivos hidráulicos manuais.

3.9 DH.D/DH.G – Controle Hidráulico (Versão Especial)

Princípio de funcionamento: DH.D e DH.G são versões especializadas de controle hidráulico com características operacionais únicas, projetadas para aplicações específicas. DH.D representa a versão de controle dinâmico, enquanto DH.G denota a versão de controle de ganho.

Aplicações comuns: Sistemas que exigem resposta dinâmica especializada, como máquinas de moldagem por injeção de alta velocidade, máquinas de fundição sob pressão de alta velocidade e equipamentos sensíveis à vibração.

3.10 EP.D / EP.G – Controle Proporcional Elétrico (Versão Especial)

Princípio de funcionamento: EP.D e EP.G são versões especializadas de controle elétrico proporcional com características distintas. EP.D emprega controle elétrico proporcional dinâmico, enquanto EP.G usa controle elétrico proporcional baseado em ganho.

Aplicações comuns: Sistemas de controle eletro-hidráulicos de alta precisão, como sistemas servo-hidráulicos, centros de usinagem CNC e equipamentos de teste de precisão.

3.11 Matriz de Decisão de Seleção de Método de Controle



Cmétodo de controle	Code	Csinal de controle	Cfaixa de controle	Rvelocidade de resposta	Modelo aplicável	Aplicação Típica
controle de potência	LR	Válvula mecânica embutida	limitação de energia	Meio	60-260	Escavadeiras, carregadeiras, tratores
Controle de Pressão Constante	DR	Válvula mecânica embutida	limitação de pressão	Meio	60-260	Dispositivo de fixação, bancada de teste, caminhão bomba de concreto
Potência + Pressão + Sensibilidade de Carga	LRDS	Válvula mecânica embutida + LS	Potência + Pressão + Taxa de Fluxo	Meio	60-260	Grandes escavadeiras, caminhões bomba de concreto, caminhões de mineração
Sensibilidade à pressão e carga	DRS	Válvula mecânica embutida + LS	Pressão + Taxa de Fluxo	Meio	60-260	Guindaste; Plataforma de trabalho em alta altitude
Relação Hidráulica	alta definição	Líder Hidráulico	Vg min-Vg máx	rápido	60-260	Sistemas de controle piloto para escavadeiras e carregadeiras
Relação Elétrica	PE	12V/24V CC	Vg min-Vg máx	rápido	60-260	Equipamentos automatizados, dispositivos de controle remoto, equipamentos CNC
Controle Hidráulico Especial	HD	Piloto Hidráulico (Especial)	personalizado	rápido	60-260	Sistemas hidráulicos de navios, equipamentos terrestres de aviação, equipamentos militares
Alavanca Mecânica	LG	Alavanca Mecânica	Vg min-Vg máx	lento	60-260	Pequenas máquinas agrícolas; equipamento de construção simples
Controle Hidráulico Dinâmico	DH.D	Piloto Hidráulico (Dinâmico)	personalizado	Extremamente rápido	60-260	Máquinas de moldagem por injeção de alta velocidade, máquinas de fundição sob pressão de alta velocidade
Ganhe proporção elétrica	EP.G	Relação Elétrica (Ganho)	personalizado	Extremamente rápido	60-260	Sistemas servo-hidráulicos, centros de usinagem CNC



---



Capítulo 4: Comparação detalhada de compatibilidade com a série Bosch Rexroth A11VO

4.1 Dimensões e Instalação: 100% Intercambialidade

A série Elephant Fluid Dynamics A11VO segue rigorosamente as especificações de projeto originais da Rexroth, garantindo total intercambialidade física.

• Flange de instalação: Em conformidade com as normas ISO 3019-2, disponível em configurações de 2 e 4 furos, com tolerância dimensional de instalação controlada em ±0,1 mm.

• Extremidade do eixo de transmissão: Disponível em três opções – eixo de chaveta plano DIN 6885, eixo estriado DIN 5480 e eixo estriado ANSI B92.1a – totalmente compatível com os modelos correspondentes da Rexroth.

• Conexão da porta de óleo: porta de óleo flangeada SAE em conformidade com o padrão ISO 6162, disponível em opções de rosca métrica e UNC

• Interfaces de controle: LR/DR/LRDS/DRS/HD/EP/DH/LG – O controle das posições das portas de óleo é totalmente compatível com as especificações originais da Rexroth.

• Portas de descarga de óleo: A configuração padrão inclui duas portas de descarga de óleo (L1 e L2), posicionadas de forma idêntica às dos componentes originais da Rexroth.

• Acionamento axial: capacidade de acionamento axial de 100% (mesmas especificações), compatível com conexão em série de bombas de engrenagens ou bombas de pistão axial; as dimensões do flange e do cubo correspondem às dos componentes originais da Rexroth.

• Interface da bomba de reabastecimento de óleo: A série A11VLO (especificações 130–260) pode ser equipada com uma bomba impulsora integrada (bomba centrífuga); as dimensões da interface correspondem às dos componentes originais da Rexroth.

4.2 Parâmetros de desempenho: testes de benchmark de terceiros

Através de testes comparativos conduzidos pela instituição de testes hidráulicos de renome internacional (laboratório de certificação TUV Rheinland), a comparação de desempenho entre a série Elephant Fluid Power A11VO e os produtos originais da Rexroth é a seguinte:

Píndice de desempenho	Dinâmica de Fluidos Elefante A11VO130	Rexroth A11VO130	Cdiferença de contraste	Tpadrão de avaliação
eficiência volumétrica	95,5%	96,0%	<0,6%	ISO 4409
Eficiência Mecânica	91,2%	91,5%	<0,4%	ISO 4409
eficiência bruta	87,1%	87,6%	<0,6%	ISO 4409
Nível de ruído (dB(A))	75-77	74-76	corresponder	ISO 4412-1
Precisão do controle de pressão	±3 barras	±2 barras	corresponder	teste integrado
Precisão do controle de potência	±2%	±1,5%	corresponder	teste integrado
Tempo de resposta variável	0,25s	0,22s	+0,03s	teste integrado
Vida operacional contínua	>15.000h	>15.000h	corresponder	teste de vida acelerado
nível de preço	linha de base	2,5 a 3,5 vezes maior que um elefante	Vantagem significativa	pesquisa de mercado

Observação: As condições de teste incluem meio de óleo mineral, padrão ISO VG46, temperatura do óleo de 40°C, pressão nominal de 350 bar e velocidade de operação de 1.500 rpm.

4.3 Reprodução Completa dos Métodos de Controle

A série Elephant Fluid Dynamics A11VO suporta totalmente todos os modos de controle da série Rexroth A11VO/A11VLO.

• LR: Controle de potência, ajustável externamente

• DR: Controle de Pressão Constante, Operação Direta

• LRDS: Controle de potência + Corte de pressão + Controle sensível à carga

• DRS: Controle de pressão + controle sensível à carga

• HD: Controle proporcional hidráulico, dependente da pressão piloto

• EP: Controle proporcional elétrico, 12V/24V DC

• DH: Controle Hidráulico, Versão Especial

• LG: Controle de alavanca, controle mecânico

• DH.D/H/G: Controle hidráulico, versão Dinâmica/Ganho

• EP.D/EP.G: Controle proporcional elétrico, versão dinâmica/ganho

As características de resposta, curvas de controle e parâmetros eletroímãs de todos os modos de controle são idênticos aos dos componentes originais da Rexroth, permitindo a substituição direta sem exigir reconfiguração do sistema de controle.

4.4 Sistema de Certificação de Qualidade

• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015

• A certificação CE está em conformidade com a Diretiva de Máquinas da UE 2006/42/EC.

• Certificação RoHS: Conformidade com a Diretiva sobre Restrições de Substâncias Perigosas

• Certificação ATEX opcional (II 2G Ex h IIC T4-T1 Gb X / II 3G Ex h IIC T4-T1 Gc X)

• A certificação da Sociedade Classificadora da China (CCS) aplica-se a navios e aplicações de engenharia naval

• Certificação de Teste de Desempenho TUV Rheinland (opcional)



---



Capítulo 5: Cenários e Soluções de Aplicações da Indústria

5.1 Sistema Hidráulico de Caminhões Bomba de Concreto

Bomba principal para veículos de bombeamento de concreto (A11VO130/A11VO145/A11VO190)

Os caminhões bomba de concreto normalmente empregam A11VO130, A11VO145 ou A11VO190 como bomba principal. Através do controle de potência LRDS combinado com corte de pressão e regulação load-sensing, o sistema atinge as seguintes funções: -Fase de bombeamento: Bombeamento rápido de alto fluxo (Vg max); O LRDS controla a potência máxima para evitar sobrecarga do motor; -Fase de manutenção de pressão: Estabilização de pressão de alta pressão e baixo fluxo (Vg reduzido mantendo a pressão); O corte de pressão DR garante que a pressão de bombeamento não exceda os limites de segurança; -Fase de comutação: Comutação de resposta rápida; o controle com detecção de carga fornece apenas a vazão necessária para eliminar perdas por estrangulamento; -Modo standby de economia de energia: Redução automática do deslocamento para próximo de zero durante os intervalos de bombeamento, minimizando o consumo de energia e a geração de calor; -Ajuste de potência externa: As configurações de potência podem ser modificadas através de dispositivos externos, mesmo durante a operação, para acomodar diferentes graus de concreto e distâncias de entrega.

Em comparação com a configuração convencional de bomba e válvula de transbordamento, a bomba variável A11VO reduz o consumo de energia em 25% a 35%, reduz o aumento da temperatura do óleo, prolonga a vida útil da vedação e melhora a capacidade de operação contínua dos caminhões-bomba.

5.2 Sistema Hidráulico da Escavadeira

Bomba principal da escavadeira (A11VO60/A11VO75/A11VO95)

Escavadeiras de 20 a 40 toneladas normalmente empregam um sistema de bomba dupla (uma bomba esquerda e outra direita, A11VO75 ou A11VO95). Através do controle de potência LR ou controle integrado LRDS, o sistema consegue: – Operação composta: O controle independente de ambas as bombas permite o movimento coordenado da lança, do mastro da caçamba e da rotação; O controle LR limita a potência da bomba individual para evitar a parada do motor. – Controle da força de escavação: Quando a resistência da escavação aumenta, o controle LR reduz automaticamente o deslocamento, mantendo a potência constante para uma operação estável do motor. – Acionamento de deslocamento: Combinado com um motor variável A6VM, utiliza transmissão hidráulica estática de circuito fechado para alta eficiência e economia de energia. – Ajuste de energia externa: Os operadores podem modificar as configurações de energia através de controles externos para alternar entre o "Modo Econômico" e o "Modo de Energia" com base nas condições de trabalho.

Bombas principais para escavadeiras de grande porte (A11VO130/A11VO145/A11VO190)

Escavadeiras grandes na classe de 40 a 100 toneladas normalmente empregam A11VO130, A11VO145 ou A11VO190 como bombas principais. O sistema de controle integrado LRDS oferece: – Potência de escavação ultraelevada: saída de alta pressão de 350 bar para capacidade de escavação excepcional; – Controle preciso de potência: o LRDS combina dinamicamente as curvas de potência do motor para alcançar a eficiência ideal de combustível; – Resposta sensível à carga: rápida adaptação às mudanças de carga para uma operação precisa.

5.3 Sistemas Hidráulicos de Escavadeiras e Carregadeiras

Sistema Hidráulico da Carregadeira (A11VO60/A11VO75/A11VO95)

-carregadeiras de rodas normalmente empregam sistemas de bomba única ou bomba dupla (A11VO75 ou A11VO95). Através do controle de potência LR ou controle sensível à carga de pressão DRS, são alcançadas as seguintes funções: -Operações de escavação: carregamento rápido de alto fluxo (Vg max); O controle LR limita a potência para evitar sobrecarga do motor; -Operações de elevação: elevação de alta pressão (Vg reduzido com pressão mantida); O controle DRS garante força de elevação estável; -Travel drive: combinado com um motor variável A6VM, permite transmissão hidráulica estática em circuito fechado para alta eficiência e economia de energia; -Sistema de direção: uma bomba de engrenagens em série acionada por eixo fornece energia hidráulica independente ao sistema de direção.

Sistema hidráulico da escavadeira (A11VO95/A11VO130)

As escavadeiras normalmente empregam a A11VO95 ou A11VO130 como bomba principal. Através do controle integrado LRDS, eles alcançam: – Escavação, carga, transporte e descarga: operação de bomba multifuncional com controle LRDS adaptando-se a diferentes requisitos de potência e vazão sob diferentes condições; – Operação contínua: projeto de alta confiabilidade projetado para desempenho sustentado em ambientes agressivos, como minas e canteiros de obras.

5.4 Sistemas Hidráulicos para Máquinas de Superfície Rodoviária e Máquinas de Compactação

Sistema Hidráulico de Rolete (A11VO60/A11VO75)

Os rolos vibratórios normalmente empregam A11VO60 ou A11VO75 como bomba principal. Através do controle de pressão constante DR ou controle de potência LR, o sistema consegue: – Acionamento de deslocamento: O controle de pressão constante mantém uma velocidade de deslocamento constante para garantir compactação uniforme; – Sistema de vibração: o controle de potência LR limita a intensidade da vibração para evitar sobrecarga do motor; – Sistema de direção: Uma bomba de engrenagem acionada por eixo fornece energia hidráulica independente para o mecanismo de direção.

Sistema Hidráulico da Pavimentadora (A11VO75/A11VO95)

As pavimentadoras de asfalto normalmente empregam a A11VO75 ou A11VO95 como bomba principal. Através do controle DRS de pressão e sensor de carga, eles alcançam: – Controle de velocidade de pavimentação: o controle Load-sensing corresponde precisamente aos requisitos de velocidade de pavimentação para garantir a qualidade; – Controle da placa compactadora: A regulação de pressão constante mantém a pressão uniforme na placa compactadora para uma superfície de pavimentação lisa; – Sistema de entrega de materiais: A entrega de alto fluxo (Vg max) aumenta a eficiência operacional.

5.5 Sistemas Hidráulicos para Máquinas de Elevação

Sistema Hidráulico de Guindaste Automóvel (A11VO95/A11VO130/A11VO145)

Os guindastes automotivos normalmente empregam A11VO95, A11VO130 ou A11VO145 como bomba principal. Através do controle sensível à carga de pressão DRS ou controle de potência LR, o sistema alcança: -Operações de elevação: o controle sensível à carga corresponde precisamente aos requisitos de velocidade de elevação para um desempenho seguro e suave; -Operações telescópicas: o controle de pressão constante mantém a pressão estável durante a telescopia para garantir um movimento suave; -Operações rotativas: o controle de potência limita o torque rotacional para evitar sobrecarga do motor; -Controle de perna: uma bomba de engrenagem em série acionada por eixo fornece energia hidráulica independente ao sistema de perna.

Sistema hidráulico de guindaste sobre esteiras (A11VO130/A11VO145/A11VO190)

Grandes guindastes sobre esteiras normalmente empregam A11VO130, A11VO145 ou A11VO190 como bomba principal. Através do controle integrado LRDS, o sistema atinge: – Capacidade de elevação ultraelevada: saída de alta pressão de 350 bar para força de elevação excepcional; – Controle preciso de potência: o LRDS combina dinamicamente as curvas de potência do motor para otimizar a eficiência de combustível; – Coordenação multimecanismo: o controle sensível à carga permite a operação sincronizada das funções de elevação, elevação e giro.

5.6 Sistemas Hidráulicos para Máquinas de Mineração e Equipamentos de Perfuração

Sistema hidráulico para caminhões autodescartáveis ​​de minas (A11VO130/A11VO145/A11VO190)

Grandes caminhões basculantes de mineração normalmente empregam A11VO130, A11VO145 ou A11VO190 como bomba principal. Através do controle integrado LRDS, o sistema consegue: - Elevação e descarga: elevação rápida de alto fluxo (Vg max), com LRDS controlando limites de potência e pressão máxima para garantir a segurança; -Sistema de direção: potência hidráulica independente fornecida através de uma bomba de engrenagens de série acionada por eixo passante; -Sistema de frenagem: potência hidráulica independente fornecida por bomba de engrenagens série acionada por eixo passante; -Operação contínua: um design altamente confiável feito sob medida para exigir desempenho contínuo em condições adversas de mineração.

Sistemas Hidráulicos para Equipamentos de Perfuração (A11VO145/A11VO190/A11VO220/A11VO260)

Equipamentos de perfuração de grande porte normalmente empregam A11VO145, A11VO190, A11VO220 ou A11VO260 como bombas principais. Através do controle de pressão constante DR ou controle de potência LR, o sistema consegue: – Fornecimento de fluido de perfuração: O controle de pressão constante mantém uma pressão de fornecimento estável para garantir a qualidade da perfuração; – Acionamento rotacional: O controle de potência limita a carga rotacional para evitar sobrecarga do motor; – Circulação de lama: A circulação de lama de alto fluxo (Vg max) aumenta a eficiência da perfuração; – Operação contínua: Um design altamente confiável atende às demandas de operações contínuas sob condições adversas de campo.



---



Capítulo 6: Vantagens da cadeia de suprimentos e compromissos de serviço da Elephant Fluid Dynamics

6.1 Capacidade de entrega rápida

Aproveitando a abrangente cadeia da indústria hidráulica da China e as bases de fabricação inteligentes, a Elephant Fluid Power estabeleceu um sistema de entrega líder do setor:

• Modelos padrão (A11VO60–A11VO95): Os modelos regulares estão em estoque e serão enviados dentro de 48 a 72 horas após a confirmação do pedido.

• Modelos médios a grandes (A11VO130–A11VO190): Prazo de entrega: 7 a 15 dias úteis

• Modelos grandes (A11VO220–A11VO260) e configurações de controle especiais: Prazo de entrega de 15 a 25 dias úteis

• Versão A11VLO de alta velocidade: Possui o mesmo ciclo de entrega do modelo A11VO correspondente e pode ser equipado opcionalmente com bomba impulsora integrada.

• Resposta a Emergências: Serviço de frete aéreo direto disponível, entregando nas principais zonas industriais do mundo dentro de 72 a 96 horas.

• Pedidos OEM em lote: oferece suporte ao planejamento de estoque mensal/trimestral para garantir a continuidade da produção do cliente

6.2 Análise Custo-Benefício

Em comparação com os produtos originais da Bosch Rexroth, a série Elephant Fluid Power A11VO oferece benefícios econômicos significativos para os clientes:

• Custos de aquisição reduzidos: Custos diretos de aquisição economizados em 60%–70%.

• Compatibilidade do sistema de controle: Os modos de controle LR/DR/LRDS/DRS/HD/EP/DH/LG são totalmente compatíveis com os sistemas Rexroth, eliminando a necessidade de substituição do sistema de controle e reduzindo os custos de aquisição de conjuntos de válvulas de controle em mais de 50%.

• Custos otimizados de acessórios: Todos os componentes (bloco de cilindro, êmbolo, distribuidor de fluxo, placa oscilante, núcleo da válvula de controle, vedações) estão disponíveis em ampla oferta a preços de apenas 30% a 40% dos preços originais de fábrica.

• Otimização de custos de estoque: suporta compras frequentes e de pequenos lotes para reduzir a retenção de capital

• Minimização das perdas por tempo de inatividade: Os recursos de entrega rápida reduzem o tempo de inatividade do equipamento de semanas para dias, com perdas diárias de equipamentos de construção durante os períodos de pico atingindo potencialmente dezenas de milhares de yuans.

6.3 Rede Global de Suporte Técnico

A Elephant Hydrodynamics estabeleceu uma rede abrangente de serviços técnicos cobrindo as principais regiões industriais do mundo.

• Consulta técnica: Fornece orientação de seleção on-line 24 horas por dia, 7 dias por semana, análise de compatibilidade de sistema e suporte para diagnóstico de falhas. Os membros da equipe técnica têm em média mais de 15 anos de experiência e são proficientes em todas as linhas de produtos Rexroth.

• Desenvolvimento Personalizado: Fornece soluções adaptadas às necessidades específicas dos clientes OEM.

– Ajuste fino do deslocamento (por exemplo, Vg max=135 cm³ em vez do padrão 130 cm³)

– Vedações especiais (FKM, HNBR, vedações de baixa temperatura)

– Métodos de controle especiais (por exemplo, faixa de pressão personalizada, curva de potência personalizada, resposta de controle personalizada)

– Revestimentos especiais (revestimentos marítimos resistentes à corrosão, logotipos de marcas de clientes)

– Bomba de impulsor integrada personalizada (série A11VLO)

• Compromisso de Garantia: O período de garantia padrão é de 12 meses ou 2.000 horas de trabalho (o que ocorrer primeiro), extensível até 36 meses mediante solicitação. As peças defeituosas são substituídas gratuitamente durante o período de garantia; suporte técnico vitalício é fornecido após o término da garantia.



---



Capítulo 7: Diretrizes de seleção e explicação detalhada dos códigos de pedido

7.1 Regras de Codificação do Modelo

Os modelos da série Elephant Fluid Dynamics A11VO aderem aos padrões de codificação reconhecidos internacionalmente; exemplo: A11VO 130 LRDS/10R-NZD12K01.

Csegmento de ode	Maprendendo	Descrição da opção
A11VO	Identificação da Série	Bomba de pistão axial de deslocamento variável tipo diafragma, circuito aberto, versão padrão
A11VLO	Identificação da Série	Bomba de pistão axial variável tipo diafragma, circuito aberto, versão de alta velocidade (com bomba de impulsor integrada opcional)
130	Especificações/Deslocamento Máximo	130 cm³/rotação
LRDS	método de controle	LR = Controle de potência; DR = Controle de pressão constante; LRDS = Potência + corte de pressão + sensibilidade de carga; DRS = Pressão + sensibilidade de carga; HD = Controle proporcional hidráulico; EP = Controle elétrico proporcional; DH = Controle hidráulico (especial); LG = Controle de alavanca; DH.D = Controle hidráulico dinâmico; DH.G = Ganho de controle hidráulico; EP.D = Controle proporcional elétrico dinâmico; EP.G = Ganho de controle elétrico proporcional.
10	número de série	10 = Série 10 (Padrão)
R	direção de rotação	R = sentido horário (visto da extremidade do eixo); L = sentido anti-horário
N	material de vedação	N = NBR (borracha nitrílica); V = FKM (borracha fluorada, padrão)
Z	Tipo de eixo	Z = eixo estriado (DIN 5480); P = eixo chave plano (DIN 6885); R = eixo estriado (ANSI B92.1a)
D	Flange de instalação	D = ISO 3019-2, 4 furos; A = ISO 3019-2, 2 furos
12	porta do atuador	12 = porta óleo flange SAE, rosca métrica, lateralmente oposta; 42 = Porta de óleo com flange SAE, rosca UNC, lateralmente oposta
K01	Acionamento do eixo central	K01 = Código de especificação do flange e cubo do eixo passante; N00 = Sem acionamento do eixo passante



7.2 Processo de Decisão de Seleção

Etapa 1: determinar os requisitos do sistema

-Calcular a demanda de vazão máxima do sistema: Q_max = Σ (taxas de vazão máximas de todos os atuadores) × fator de simultaneidade -Calcular a pressão máxima de operação do sistema: p_max = pressão máxima de carga + perdas na tubulação + margem de segurança (normalmente 10%–15%) -Verificar os parâmetros do motor/motor de acionamento: potência nominal, velocidade nominal, torque máximo -Verificar os requisitos da versão de alta velocidade: se a velocidade de acionamento exceder 2.500 rpm, considere o A11VLO variante de alta velocidade

Passo 2: Selecione as especificações da bomba

Com base na vazão máxima do sistema Q_max (L/min) e velocidade de condução n (rpm): Vg_max = (Q_max × 1000 / n) × (1,05–1,10) cm³/rev. A faixa de coeficientes de 1,05 a 1,10 leva em conta perdas de volume e tolerâncias de fabricação.

Selecione o modelo mais próximo e maior que o valor calculado nas especificações padrão.

Etapa 3: verificar a correspondência de potência

Potência máxima de entrada calculada da bomba: P_max = Q_max × p_max / (600 × η_t) (kW)

Verificação: P_max ≤ Potência nominal do motor/motor × 1,1 (fator de segurança). Se P_max exceder a potência nominal do motor, selecione um acionamento de maior potência ou uma bomba com deslocamento menor.

Etapa 4: selecione o método de controle

-Sistemas de mobilidade acionados por motor (para evitar sobrecarga do motor) → Controle de potência LR ou controle integrado LRDS; Sistemas que requerem pressão constante → controle de pressão constante DR; Sistemas que requerem controle simultâneo de potência, pressão e sensibilidade de carga → controle integrado LRDS; Sistemas que necessitam de controle piloto hidráulico → controle proporcional hidráulico HD; Sistemas que necessitam de controle de sinal elétrico → controle eletroproporcional EP; Controle mecânico simples → controle por alavanca LG; Requisitos especiais de controle → Versões especiais DH/DH.D/DH.G/EP.D/EP.G

Passo 5: Confirme as condições de instalação

Direção de instalação: Recomenda-se a instalação horizontal do eixo de transmissão; para instalação vertical (axialmente para cima/para baixo), o enchimento completo de óleo e a remoção de ar são obrigatórios. Condições de absorção de óleo: Altura de sucção de óleo ≤ 800 mm, diâmetro do tubo de sucção ≥ diâmetro de entrada da bomba, precisão do filtro de sucção ≤ 100 μm. Circuito de Drenagem de Óleo: O óleo deve ser devolvido separadamente ao tanque, garantindo uma pressão da carcaça ≤ 0,5 bar. Viscosidade do óleo: Selecione ISO VG22–VG68 com base na temperatura ambiente; faixa ideal de viscosidade operacional: 16–36 mm²/s. Bomba de impulsor integrada necessária: Considere usar a variante A11VLO com uma bomba de impulsor integrada quando a velocidade de acionamento exceder 2.500 rpm ou sob condições de má absorção de óleo.

Etapa 6: confirme a configuração especial

-Tipo de mídia: Óleo mineral → Selo FKM padrão; HFA/HFB/HFC → Selo NBR -Temperatura Ambiental: Baixa temperatura (<–20°C) → Selo especial para baixa temperatura; Alta temperatura (+80°C) → Selo FKM com resfriador - Requisitos de conexão do eixo: Requer bomba de engrenagens conectada ou bomba de êmbolo auxiliar → Selecione o código de acionamento do eixo correspondente - Requisitos de ruído: Para aplicações sensíveis a alto ruído → Escolha a versão de baixo ruído (com placa distribuidora otimizada) - Versão de alta velocidade necessária: Velocidade de acionamento> 2500 rpm → Selecione a versão de alta velocidade A11VLO



---



Capítulo 8: Manutenção, diagnóstico de falhas e gerenciamento de vida útil

8.1 Pontos-chave da manutenção diária

Gestão de Petróleo (Mais Crítica)

Grau de limpeza: Graus ISO 4406 recomendados 18/16/13 (equivalente a NAS 7); as notas mínimas aceitáveis ​​são 20/18/15 (NAS 9). A contaminação por óleo é a principal causa de falha da série A11VO. Gerenciamento de viscosidade: A faixa ideal de viscosidade operacional é de 16–36 mm²/s. Seleção baseada na temperatura ambiente: – Ambiente de baixa temperatura (-20°C a +10°C): ISO VG22 ou VG32 – Temperatura ambiente (+10°C a +40°C): ISO VG46 – Ambiente de alta temperatura (+40°C a +80°C): ISO VG68. Intervalo de troca: Óleo mineral a cada 2.000 horas de operação ou anualmente; óleos ecológicos a cada 1.000 horas de operação ou semestralmente. Amostragem e testes: A viscosidade, o índice de acidez, o teor de umidade e o nível de contaminação devem ser medidos a cada 500 horas ou trimestralmente.

Monitoramento de temperatura

-Temperatura normal da caixa de operação: 40°C–70°C -Temperatura máxima permitida: 80°C (pico de curto prazo de 90°C, duração <10 minutos) -Se a temperatura exceder 80°C, inspecione: sistema de arrefecimento, configurações da válvula de transbordamento, vazamentos internos e se a viscosidade do óleo está muito baixa

Monitoramento da condição de absorção de óleo

-Pressão absoluta na porta de sucção de óleo: ≥ 0,8 bar (para evitar cavitação) -Altura de sucção de óleo: ≤ 800 mm (sob condições de instalação padrão) -Queda de pressão no filtro de sucção de óleo: ≤ 0,3 bar (exceder este valor requer substituição do filtro) -Bomba de impulsor integrada (versão A11VLO): Verifique o filtro da porta de sucção de óleo para garantir que esteja livre de bloqueios

Monitoramento de ruído e vibração

-Nível de ruído normal: <78 dB(A) (especificação A11VO60-260) - Possíveis causas de ruído anormal: - Gritos de alta frequência: Sucção de óleo insuficiente (cavitação), desgaste da placa distribuidora - Expansão de baixa frequência: Desgaste do rolamento, desalinhamento do acoplamento - Batidas irregulares: êmbolo solto, folga excessiva no rolamento da placa oscilante

8.2 Diagnóstico e solução de problemas de falhas comuns



Ffenômeno alt	Possíveis Razões	Dmétodo diagnóstico	Medidas de exclusão
Fluxo de saída insuficiente	Uma viscosidade de óleo excessivamente baixa leva a um aumento de vazamento interno (devido ao desgaste da placa/êmbolo distribuidor), velocidade de acionamento insuficiente e bloqueio do mecanismo variável em Vg min.	Meça a viscosidade do óleo, determine a taxa de fluxo de óleo de retorno na carcaça (normal <5% de Q_in), verifique a velocidade de acionamento e verifique o deslocamento variável do pistão.	Substitua por óleo de viscosidade apropriada, substitua a placa/êmbolo do distribuidor, inspecione o motor/motor de acionamento e limpe o mecanismo de deslocamento variável.
Pressão de saída insuficiente	A pressão está ajustada muito baixa, há vazamento interno, o mecanismo variável não atingiu Vg máx ou a válvula de alívio está com defeito.	Ajuste a pressão do sistema, meça a vazão de retorno do óleo na carcaça, verifique a posição do pistão variável e verifique a válvula de alívio.	Aumente o ajuste de pressão, substitua as vedações, ajuste o mecanismo variável e repare/substitua a válvula de alívio.
A resposta variável é lenta	Controle a contaminação do óleo (bloqueio do núcleo da válvula), pressão insuficiente do óleo e desgaste das vedações variáveis ​​do pistão	Monitore e controle a limpeza do óleo, a pressão do óleo e o vazamento do pistão de componentes variáveis.	Substitua o elemento do filtro de óleo de controle, limpe a válvula de controle e substitua a vedação do pistão variável.
Ruído anormal	Vazamento na linha de óleo (cavitação), óleo contendo gás, danos nos rolamentos, desgaste da placa de distribuição de fluxo	Verifique a integridade da vedação do oleoduto de sucção de óleo, meça o conteúdo de gás no óleo e realize a análise do espectro de vibração.	Aperte as linhas de sucção de óleo e sistema de exaustão; substitua os rolamentos e a placa distribuidora.
Vazamento de óleo na casca	Desgaste da vedação do eixo (mais comum), pressão excessiva na carcaça (devido ao bloqueio do tubo de drenagem de óleo), envelhecimento da vedação	Verifique a contrapressão do tubo de descarga de óleo (deve ser <0,5 bar) e inspecione a condição da vedação do eixo.	Substitua a vedação do eixo, limpe o tubo de descarga de óleo e substitua os componentes de vedação.
superaquecimento	Sobrecarga persistente (diferencial de pressão excessivo), contaminação de óleo, resfriamento inadequado, vazamento interno grave	Parâmetros de teste: diferencial de pressão, nível de contaminação de óleo, eficiência do resfriador e taxa de fluxo de óleo de retorno da carcaça	Reduza a carga, mude para um modelo maior, substitua o óleo, melhore o resfriamento ou substitua componentes desgastados.
Mau funcionamento do sistema de controle variável	Bloqueio do núcleo da válvula de controle, falha do eletroímã (EP), bloqueio da linha de óleo piloto (HD)	Meça a resistência do eletroímã, monitore a pressão do óleo e desmonte para inspecionar o núcleo da válvula.	Limpe ou substitua a válvula de controle; substitua o eletroímã; limpe a linha de óleo piloto.
cavitação	Pressão de sucção de óleo muito baixa, altura de sucção de óleo excessivamente alta, linhas de óleo bloqueadas, viscosidade de óleo excessivamente alta ou mau funcionamento da bomba do impulsor integrada (versão A11VLO).	Meça a pressão absoluta na porta de sucção de óleo, determine a altura de sucção de óleo, inspecione o filtro de sucção de óleo, meça a viscosidade do óleo e verifique a bomba do impulsor (versão A11VLO).	Reduza a altura de sucção do óleo, substitua o elemento do filtro de sucção de óleo, use óleo com viscosidade adequada, aumente o diâmetro do tubo de sucção e repare/substitua a bomba do impulsor (versão A11VLO).
Falha no controle de energia	Bloqueio do núcleo da válvula de controle de potência, mau funcionamento do mecanismo de ajuste de potência, óleo de controle contaminado	Meça o deslocamento do núcleo da válvula de controle de potência, inspecione o mecanismo de ajuste de potência e verifique a limpeza do óleo de controle.	Limpe ou substitua a válvula de controle de potência; reparar ou substituir o mecanismo de ajuste de energia; substitua o óleo de controle.
Resposta lenta à sensibilidade de carga	Bloqueio da tubulação LS, bloqueio do núcleo da válvula LS, pressão insuficiente do sinal LS	Verifique a patência da tubulação LS, inspecione o núcleo da válvula LS e meça a pressão do sinal LS.	Limpe a tubulação LS, limpe/substitua o núcleo da válvula LS e inspecione a fonte de sinal LS.

8.3 Manutenção Preditiva e Gestão de Vida

Principais parâmetros de vida útil: – Par de fricção placa-cilindro de distribuição: Vida útil normal 12.000–15.000 horas; vida útil reduzida em mais de 50% quando a contaminação por óleo excede os limites – Par de fricção êmbolo-sapata deslizante: Vida útil normal 15.000–20.000 horas; intimamente relacionado à limpeza e viscosidade do óleo – Sistema de rolamento de diafragma: Vida útil normal de 12.000 a 15.000 horas; vida útil estendida pelo projeto de descarga de pressão estática – Vedação do eixo: Vida útil normal de 8.000 a 12.000 horas; intimamente relacionado à temperatura da carcaça e à rugosidade da superfície do eixo – Núcleo da válvula de controle: Vida útil normal de 10.000 a 15.000 horas; intimamente relacionado ao controle da limpeza do óleo – Bomba impulsora integrada (versão A11VLO): Vida útil normal de 8.000 a 10.000 horas; intimamente relacionado às condições de sucção de óleo e limpeza do óleo

recomendações de manutenção preditiva: -Instalar sensor online de contaminação por óleo (norma ISO 4406) para monitoramento em tempo real; -Medir a vazão de óleo de retorno da carcaça a cada 2.000 horas e realizar análises de tendências nas taxas de vazamento interno; -Realizar análise do espectro de vibração a cada 5.000 horas para detectar precocemente o desgaste dos rolamentos; -Inspecione a limpeza do óleo de controle trimestralmente para evitar a aderência do núcleo da válvula; -Verificar trimestralmente o filtro da porta de sucção da bomba impulsora embutida (versão A11VLO) para garantir que esteja livre de bloqueios; -Manter um registro abrangente de manutenção de equipamentos registrando todas as peças substituídas e dados de teste de óleo.



---



Capítulo 9: O valor da indústria e o significado estratégico da série Elephant Fluid Dynamics A11VO

9.1 Redefinindo os critérios de custo-desempenho para bombas hidráulicas

Tradicionalmente, as bombas hidráulicas de alto desempenho e deslocamento variável têm sido associadas a custos exorbitantes. No entanto, a Elephant Hydraulics conseguiu inverter esta percepção através das seguintes iniciativas estratégicas:

• Cadeia de produção vertical integrada: desde fundição, usinagem, tratamento térmico até montagem e testes, todo o processo é totalmente controlado internamente, reduzindo os custos de terceirização em mais de 30%.

• Gestão de produção enxuta: com a implementação do Sistema Toyota de Produção (TPS), o ciclo de produção foi reduzido em 40% e o estoque em andamento foi reduzido em 50%.

• Vantagens da aquisição em grande escala: Com um volume de compra anual superior a 100.000 unidades, as principais matérias-primas (aço para rolamentos, ligas de cobre, vedações) são adquiridas centralmente, resultando numa redução de custos de 20% a 30%.

• Atualização da Manufatura Inteligente: Investimento em centros de usinagem CNC, linhas de montagem com funcionários com 10 anos de experiência e sistemas de testes automatizados, resultando em um aumento de três vezes na produção per capita.

Resultado principal: A série A11VO oferece desempenho equivalente a mais de 95% do desempenho dos componentes originais da Rexroth por apenas 25% a 35% do seu preço, criando um valor sem precedentes para clientes em todo o mundo.

9.2 Apoiar a diversificação e a resiliência das cadeias de abastecimento mundiais

Nos últimos anos, a indústria transformadora global colocou uma ênfase sem precedentes na resiliência da cadeia de abastecimento. Como componentes de energia hidráulica de alta qualidade fabricados na China, a série Elephant Fluid Power A11VO oferece aos clientes na Europa, América do Norte, Sudeste Asiático, Oriente Médio, África e América do Sul uma opção confiável de "Segunda Fonte".

• Mercado Europeu: Fornece componentes OEM para fabricantes de máquinas de construção na Alemanha, Itália, França, Holanda e outros países, com prazos de entrega de 7 a 15 dias (em comparação com as 4 a 8 semanas originais da Rexroth).

• Mercado Norte-Americano: Através do nosso centro de serviços em Houston, nos Estados Unidos, fornecemos serviços rápidos de fornecimento de peças para reparadores hidráulicos no Texas, Califórnia e Illinois.

• Mercado do Sudeste Asiático: Centros de serviços em Cingapura, Tailândia e Indonésia apoiam o modelo de produção JIT dos fabricantes locais de caminhões-bomba de concreto e escavadeiras.

• Mercado do Oriente Médio/África: Centros de serviços em Dubai e Joanesburgo atendem às necessidades emergenciais de manutenção de máquinas de mineração e equipamentos petrolíferos.

• Mercado Sul-Americano: O centro de serviços em São Paulo, Brasil, apoia a aquisição localizada de máquinas agrícolas e florestais.

9.3 Inovação Tecnológica Contínua e Roteiro de Produto

A Elephant Fluid Dynamics continua investindo na atualização e desenvolvimento de sua série A11VO. O roteiro técnico para os próximos três anos inclui:

Inovação de material: – Êmbolo revestido de cerâmica: A dureza aumentou três vezes, a resistência ao desgaste aumentou cinco vezes, com uma vida útil prevista de 25.000 horas – Disco reforçado com fibra de carbono: Peso reduzido em 40%, deformação térmica diminuída em 60% e estabilidade sob condições de alta temperatura melhorada – Vedação nanocomposta: Coeficiente de fricção reduzido em 50%, vida útil da vedação duplicada

Integração inteligente: -Sensores de pressão/temperatura/fluxo integrados: monitore a integridade da bomba em tempo real com dados transmitidos via barramento CAN -Interface de dados IoT: Suporta transmissão remota de dados 4G/5G para manutenção preditiva -Sistema gêmeo digital: estabelece um modelo digital da bomba com base em dados operacionais, fornecendo possíveis alertas de falha com até 30 dias de antecedência

Otimização da eficiência energética: – Otimização baseada em simulação de fluido CFD do design da janela de distribuição de fluxo: Reduz as perdas por impacto de fluxo, atingindo uma eficiência total alvo superior a 90% – Controle variável reológico magnético: Reduz o tempo de resposta de 0,25 segundos para 0,05 segundos, permitindo uma resposta dinâmica de nível de milissegundos – Sistema de recuperação de energia: Recupera a energia cinética durante a frenagem, reduzindo o consumo geral de energia do sistema em 10–15%

Conformidade ambiental: – Total compatibilidade com fluidos hidráulicos biodegradáveis: HETG (à base de óleo de canola), HEES (à base de éster sintético), HFD (à base de água-etilenoglicol) – Tecnologia de rolamentos isentos de óleo: Explorando aplicações de rolamentos pneumáticos e de elevação magnética em bombas hidráulicas para eliminar totalmente a contaminação por óleo – Design leve: por meio da otimização da topologia e de materiais de liga de alumínio, o peso da bomba é reduzido em 20 a 30%, ajudando os clientes a atingir metas de neutralidade de carbono



---



Capítulo 10: Conclusão e recomendações de aquisição

10.1 Principais conclusões

As bombas hidráulicas de pistão axial de deslocamento variável da série Elephant Fluid Dynamics A11VO (incluindo os modelos A11VO60, A11VO260 e a versão de alta velocidade A11VLO) apresentam as seguintes vantagens:

1. Faixa abrangente de especificações: cobrindo volumes de 60 cm³ a ​​260 cm³, atendendo a todos os requisitos para máquinas de engenharia de pequeno e médio porte e equipamentos de mineração ultrapesados.

2. Alta compatibilidade com produtos originais Bosch Rexroth: 100% de intercambialidade física, mais de 95% de equivalência de desempenho e replicação completa de todos os métodos de controle.

3. Desempenho confiável comprovado: mais de 15.000 horas de vida operacional contínua, eficiência volumétrica de 95% e eficiência total superior a 87%.

4. Vantagens altamente competitivas da cadeia de suprimentos: economia de custos de 60% a 70%, entrega rápida dentro de 48 horas a 25 dias e uma rede de serviços que cobre seis continentes em todo o mundo.

5. Capacidade contínua de inovação tecnológica: avanço simultâneo em quatro áreas principais – materiais, inteligência, eficiência energética e proteção ambiental.

Tornou-se a alternativa preferida na indústria global de transmissão de energia hidráulica. Seja para aplicações de fabricação de equipamento original (OEM) ou necessidades de manutenção/substituição pós-venda, e seja para sistemas econômicos sensíveis ao custo ou equipamentos de última geração que exigem confiabilidade máxima, a série Elephant Fluid Power A11VO oferece uma proposta de valor personalizada.

10.2 Recomendações para Decisões de Aquisições

Para fabricantes de máquinas de engenharia (OEMs): -Comece com instalações experimentais em pequena escala (5 a 10 unidades) para verificar a compatibilidade com os sistemas existentes; -Utilizar os serviços gratuitos de consultoria técnica da Elephant Hydraulics para otimizar a integração do sistema (bomba-motor-válvula-tubulações); -Assinar acordos-quadro anuais para fixar preços e prazos de entrega, garantindo a continuidade da produção; -Considerar incorporar a Elephant Hydraulics numa estratégia de "fonte dupla de abastecimento" para mitigar os riscos da cadeia de abastecimento; -Para produtos essenciais, como caminhões-bomba de concreto e escavadeiras, adote o controle integrado LRDS diretamente para obter eficiência energética ideal.

Para integradores de sistemas hidráulicos: -Recomendar a série Elephant Hydraulics A11VO como opção de configuração padrão para clientes finais; -Aproveitar recursos de entrega rápida (remessas em 48 horas) para lidar com pedidos de emergência e projetos de manutenção; -Participar de programas de treinamento técnico da Elephant Hydraulics (online/offline) para aprimorar a expertise da equipe; -Manter estoques abrangentes de peças de reposição (blocos de cilindros, êmbolos, placas de fluxo, placas oscilantes, núcleos de válvulas de controle, vedações) para melhorar a eficiência da resposta de manutenção.

Para usuários finais (mineração, construção, setores industriais, etc.): – Durante grandes revisões de equipamentos, considere substituir as bombas originais da Rexroth pela série A11VO da Elephant Fluid Power para reduzir os custos de manutenção em mais de 60%; – Manter o sistema de controle existente (conjuntos de válvulas LR/DR/LRDS/DRS/HD/EP) sem investimento adicional; – Acesse suporte técnico local através do centro de serviços global da Elephant Fluid Power; – Estabeleça registros de manutenção de equipamentos e implemente manutenção preditiva para maximizar a vida útil da bomba.

---



Apêndice

Apêndice A: Tabela completa de referência do modelo para a série A11VO/A11VLO



Mmodelo	Deslocamento máximo (cm³)	Pressão nominal (bar)	Pressão de Pico (bar)	Velocidade Máxima@Vgmax(rpm)	Velocidade rotacional máxima@Vg≈0(rpm)	Taxa de fluxo máxima (L/min)	Potência máxima@350bar(kW)	peso (kg)	Especificações do flange	AxleEndOptions	Cmétodo de controle	Bomba impulsor opcional
A11VO60	60,0	350	400	3300	3900	198,0	115,5	28	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VO75	75,0	350	400	3.000	3600	225,0	131,3	32	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VO95	95,0	350	400	2700	3100	256,5	149,6	38	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VO130	130,0	350	400	2500	2900	325,0	189,6	48	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VO145	145,0	350	400	2400	2800	348,0	203,0	52	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VO190	190,0	350	400	2200	2600	418,0	243,8	68	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VO220	220,0	350	400	2000	2400	440,0	256,7	78	ISO 4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VO260	260,0	350	400	1800	2100	468,0	273,0	95	ISO 4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VLO60	60,0	350	400	3900	4500	234,0	136,5	30	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VLO75	75,0	350	400	3600	4200	270,0	157,5	34	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VLO95	95,0	350	400	3100	3600	294,5	171,8	40	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	negar
A11VLO130	130,0	350	400	2900	3400	377,0	219,9	50	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	sim
A11VLO145	145,0	350	400	2800	3300	406,0	236,8	54	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	sim
A11VLO190	190,0	350	400	2600	3100	494,0	288,2	70	ISO 2 furos/4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	sim
A11VLO220	220,0	350	400	2400	2900	528,0	308,0	80	ISO 4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	sim
A11VLO260	260,0	350	400	2100	2600	546,0	318,5	97	ISO 4 furos	Chave plana/chave espiral	LR/DR/LRDS/DRS/HD/EP/DH/LG	sim

Apêndice B: Tabela de referência rápida para seleção de métodos de controle

Cmétodo de controle	Code	Csinal de controle	Cfaixa de controle	Rvelocidade de resposta	Modelo aplicável	Aplicação Típica
controle de potência	LR	Válvula mecânica embutida	limitação de energia	Meio	60-260	Escavadeiras, carregadeiras, tratores
Controle de Pressão Constante	DR	Válvula mecânica embutida	limitação de pressão	Meio	60-260	Dispositivo de fixação, bancada de teste, caminhão bomba de concreto
Potência + Pressão + Sensibilidade de Carga	LRDS	Válvula mecânica embutida + LS	Potência + Pressão + Taxa de Fluxo	Meio	60-260	Grandes escavadeiras, caminhões bomba de concreto, caminhões de mineração
Sensibilidade à pressão e carga	DRS	Válvula mecânica embutida + LS	Pressão + Taxa de Fluxo	Meio	60-260	Guindaste; Plataforma de trabalho em alta altitude
Relação Hidráulica	alta definição	Líder Hidráulico	Vg min-Vg máx	rápido	60-260	Sistemas de controle piloto para escavadeiras e carregadeiras
Relação Elétrica	PE	12V/24V CC	Vg min-Vg máx	rápido	60-260	Equipamentos automatizados, dispositivos de controle remoto, equipamentos CNC
Controle Hidráulico Especial	HD	Piloto Hidráulico (Especial)	personalizado	rápido	60-260	Sistemas hidráulicos de navios, equipamentos terrestres de aviação, equipamentos militares
Alavanca Mecânica	LG	Alavanca Mecânica	Vg min-Vg máx	lento	60-260	Pequenas máquinas agrícolas; equipamento de construção simples
Controle Hidráulico Dinâmico	DH.D	Piloto Hidráulico (Dinâmico)	personalizado	Extremamente rápido	60-260	Máquinas de moldagem por injeção de alta velocidade, máquinas de fundição sob pressão de alta velocidade
Ganhe proporção elétrica	EP.G	Relação Elétrica (Ganho)	personalizado	Extremamente rápido	60-260	Sistemas servo-hidráulicos, centros de usinagem CNC

Apêndice: Referências e Padrões

6. Bosch Rexroth AG. “Bomba Variável de Pistão Axial A11VO, Folha de Dados.” 2016.

7. Bosch Rexroth AG. “Bomba Variável de Pistão Axial A11VLO, Folha de Dados.” 2016.

8. ISO 3019-2:2001. “Potência do fluido hidráulico - Dimensões e código de identificação para flanges de montagem e pontas de eixo de bombas e motores volumétricos.”

9. ISO 4409:2019. “Potência do fluido hidráulico - Bombas de deslocamento positivo, motores e transmissões integrais - Métodos de teste e apresentação de desempenho básico em estado estacionário.”

10. ISO 4406:2021. “Potência do fluido hidráulico - Fluidos - Método para codificação do nível de contaminação por partículas sólidas.”

11. ISO 6162:2002. “Potência do fluido hidráulico - Conexões de flange com braçadeiras de flange divididas ou de peça única e parafusos métricos ou em polegadas.”

12. DIN 51524. “Fluidos de pressão - Óleos hidráulicos HL, HLP, HLPD.”

13. DIN 6885. “Fixações tipo drive sem ação cônica; Chavetas paralelas, rasgos de chaveta, padrão profundo.”

14. ANSI B92.1a. “Splines involutas e inspeção.”

15. Hidrodinâmica dos Elefantes. "Manual do produto para bomba de pistão axial variável da série A11VO/A11VLO", edição 2026.

16. Associação da Indústria de Selos Hidráulicos e Pneumáticos da China. “Relatório de Desenvolvimento Técnico da Indústria de Bombas Hidráulicas Variáveis.” 2025.

17. TÜV Rheinland. “Relatório de teste de desempenho para a série Elephant Fluid Power A11VO.” 2025.



---



Copyright © 2026 Elephant Fluid Dynamics

Este documento é apenas para comunicação técnica e referência de seleção. Parâmetros específicos devem consultar o manual do produto mais recente.





---



Este documento foi compilado pela Elephant Hydraulics para fornecer à indústria hidráulica global referências técnicas confiáveis, profissionais e abrangentes. Temos o compromisso de nos tornarmos seu parceiro hidráulico mais confiável por meio de inovação tecnológica e serviço excepcional.
