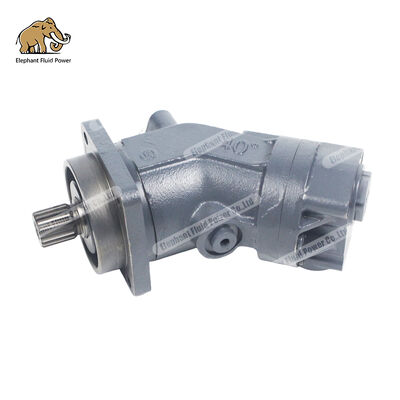

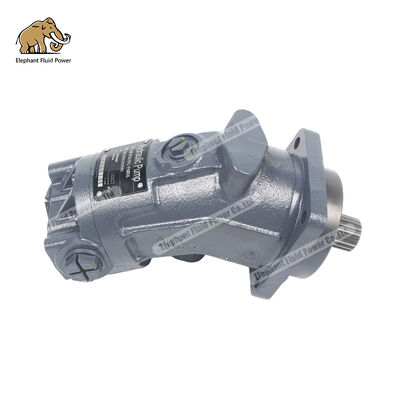

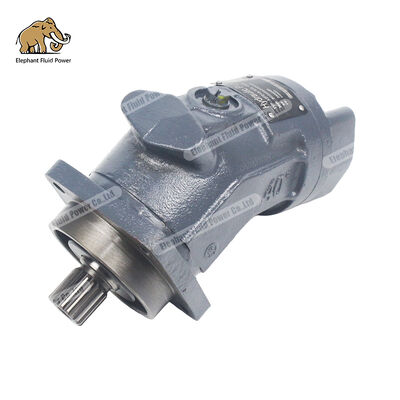

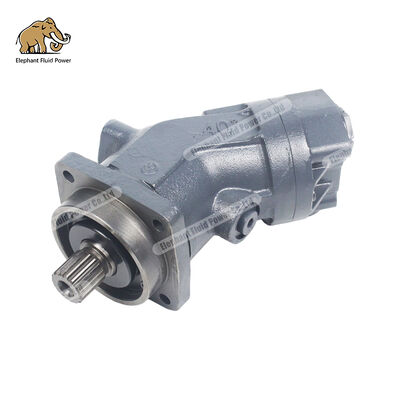

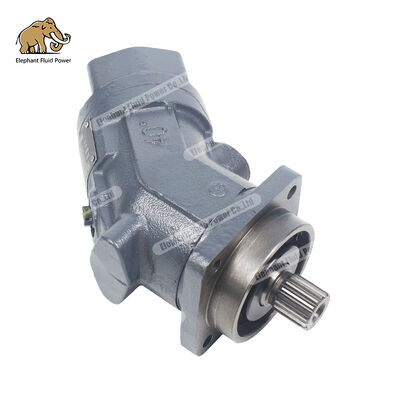

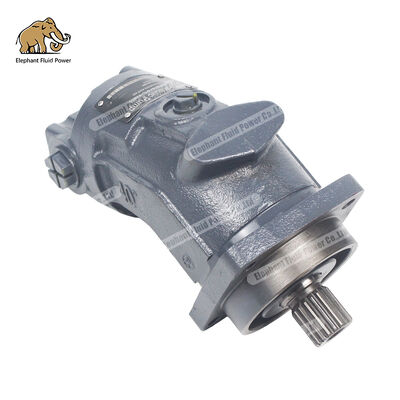

Motor de pistão A2FO16 61L-PAB06 de alto desempenho: uma alternativa chinesa – uma solução de energia hidráulica estável e confiável.

Artigo técnico sobre análise técnica e aplicações industriais

Como uma empresa líder no setor de energia hidráulica da China, os motores hidráulicos de deslocamento fixo de pistão axial da série A2F da Elephant Fluid Power (incluindo os modelos A2F10, A2F12, A2F23, A2F28, A2F45, A2F55, A2F63, A2F80, A2F107, A2F125, A2F160, A2F200, A2F250, A2F355 e A2F500) estão remodelando o cenário competitivo do mercado global de motores hidráulicos devido às suas especificações técnicas totalmente compatíveis com a série A2F da Bosch Rexroth, excelente relação custo-benefício e capacidades de entrega rápida. Este artigo elabora sistematicamente a competitividade central dos motores da série A2F da Elephant Fluid Power em cinco dimensões – princípios técnicos, especificações de produto, cenários de aplicação, comparações de qualidade e vantagens da cadeia de fornecimento – fornecendo referências de seleção confiáveis ​​para fabricantes de máquinas de construção, integradores de sistemas hidráulicos e usuários finais.



---



Capítulo 1: Princípios Técnicos e Filosofia de Projeto dos Motores Hidráulicos da Série A2F

1.1 Principais vantagens da estrutura do pistão axial com eixo dobrado

Os motores hidráulicos da série A2F apresentam um design clássico de pistão axial de eixo dobrado – uma configuração iniciada pela Bosch Rexroth na década de 1970 e ainda considerada o padrão ouro em transmissão hidráulica de alta pressão. Com base nesta filosofia de design fundamental e refinada através de processos de fabricação avançados, a Elephant Hydraulics alcançou as seguintes características técnicas principais:

Tecnologia autocentrante para discos de distribuição esféricos

Apresentando um design comprovado de superfície de controle esférico, este sistema oferece vantagens como capacidade de autocentralização, baixa velocidade circunferencial e alta eficiência. O design garante ângulos de contato ideais entre a cabeça esférica do êmbolo e o disco de acionamento, minimizando as perdas por atrito mecânico mesmo sob condições operacionais de alta pressão e alta velocidade, com uma eficiência volumétrica superior a 95%.

Estrutura integrada de pistão e anel de pistão

Ao contrário dos designs tradicionais do tipo split, a série Elephant Fluid Power A2F emprega um pistão monolítico emparelhado com anéis de pistão de precisão, melhorando signifiivamente o desempenho da vedação sob condições de alta pressão. Este projeto garante eficiência volumétrica estável mesmo em pressões nominais de 35 MPa (5.100 psi) e pressões de pico de 40 MPa (5.800 psi), prolongando a vida útil em mais de 20.000 horas.

**Sistema robusto de rolamentos**

Os rolamentos do eixo de transmissão são projetados para condições operacionais específicas e são capazes de suportar cargas radiais. Para modelos de grande cilindrada, variando de A2F250 a A2F500, configurações de rolamentos de longa duração estão disponíveis como opção, tornando-os particularmente adequados para fluidos hidráulicos ecologicamente corretos, como HFB e HFC, e atendendo aos requisitos de durabilidade de ambientes severos, como máquinas de mineração e aplicações de engenharia offshore.

1.2 Características operacionais de modo duplo de deslocamento fixo

A série A2F, como componentes hidráulicos de deslocamento fixo, pode funcionar tanto como motores quanto como bombas, proporcionando excelente desempenho em circuitos abertos e fechados.

• Durante o funcionamento do motor: a velocidade de saída é proporcional à vazão de entrada e inversamente proporcional ao deslocamento; o torque de saída aumenta com a diferença de pressão entre os lados superior e inferior, bem como com o deslocamento. Ele apresenta alta eficiência de torque de partida, excelente estabilidade em baixa velocidade e uma velocidade de rotação mínima estável de até 50 rpm (desde que a rotação uniforme seja mantida).

• Durante a operação da bomba: a vazão de saída é diretamente proporcional à velocidade de acionamento e ao deslocamento, tornando-a adequada para sistemas hidráulicos que exigem controle preciso da vazão.

Essa compatibilidade de modo duplo torna a série A2F a escolha ideal para aplicações que exigem configurações intercambiáveis ​​de "bomba-motor", como máquinas móveis, mecanismos rotativos e sistemas de guincho.



---



Capítulo 2: Explicação detalhada dos parâmetros técnicos de especificações completas para a série Elephant Fluid Dynamics A2F

2.1 Modelos de Produto e Matriz de Deslocamento

A série Elephant Fluid Dynamics A2F oferece 15 especificações padrão, atendendo a uma ampla gama de cenários de aplicação, desde implantações de micro a grande escala.

Mmodelo	Deslocamento Vg (cm³/rev)	Pressão Nominal (bar)	Pressão de Pico (bar)	Velocidade máxima (rpm)	Coito (kg)	Aplicação Típica
A2F10	10.3	400	450	6.000	5.5	Pequenas máquinas agrícolas; máquinas-ferramentas de precisão
A2F12	12.1	400	450	6.000	5.8	Máquinas de jardim, veículos leves
A2F23	23,0	400	450	5600	8.2	Empilhadeiras, pequenas escavadeiras
A2F28	28.1	400	450	6300	9,5	Carregador deslizante, plataforma de trabalho aéreo
A2F45	45,6	400	450	5600	13,5	Lança de escavadeira de médio porte
A2F55	55,0	400	450	5.000	15,0	Caminhões bomba de concreto, guindastes
A2F63	63,0	400	450	5.000	18,0	Rolo, Pavimentadora
A2F80	80,0	400	450	4500	23,0	O movimento de grandes escavadeiras
A2F107	107,0	400	450	4000	32,0	Equipamentos de perfuração rotativa, máquinas de blindagem
A2F125	125,0	400	450	3800	38,0	Guindastes portuários; Máquinas para convés de navios
A2F160	160,0	400	450	3500	48,0	Máquinas de mineração, equipamentos metalúrgicos
A2F200	200,0	400	450	3200	58,0	Plataformas de perfuração de petróleo, grandes guinchos
A2F250	250,0	350	400	2800	85,0	Máquinas de perfuração de túneis, guindastes para serviços pesados
A2F355	355,0	350	400	2500	120,0	Embarcações para instalação de energia eólica; Equipamento de elevação e descida de barragens
A2F500	500,0	350	400	2200	165,0	Plataformas de engenharia marítima; escavadeiras gigantes



2.2 Principais fórmulas de cálculo de desempenho

Torque de saída do motor:



Onde: é o deslocamento (cm³/rot), é a diferença de pressão (bar) e é a eficiência mecânico-hidráulica (valor típico 0,92–0,95).

Potência de saída do motor:



Onde: é a vazão de entrada (L/min) e é a eficiência total (valor típico 0,88–0,92).

Velocidade de saída do motor:



Onde: é a eficiência volumétrica (valor típico 0,95–0,97).

2.3 Adaptabilidade do Meio Hidráulico às Condições Operacionais

A série Elephant Fluid Dynamics A2F suporta vários fluidos hidráulicos:

• Óleo hidráulico à base de óleo mineral: Configuração padrão, adequado para temperaturas de operação que variam de -25°C a +80°C.

• Fluidos hidráulicos ecológicos: HETG (à base de óleo de framboesa), HEES (à base de éster sintético) e HFD (à base de água-etilenoglicol, limitado a rolamentos de longa vida útil A2F250–A2F500).

• Faixa de viscosidade recomendada: Selecione de VG22 a VG100 com base na temperatura operacional; a faixa ideal de viscosidade de trabalho é de 16–36 mm²/s.

• Precisão do filtro: Uma precisão de filtração absoluta recomendada de 10 μm prolonga signifiivamente a vida útil e reduz o desgaste; uma precisão de filtração de 25–40 μm também é aceitável.



---



Capítulo 3: Análise de compatibilidade com a série Bosch Rexroth A2F

3.1 Dimensões e Intercambialidade de Instalação

A série Elephant Fluid Dynamics A2F segue rigorosamente as especificações de projeto originais da Rexroth, garantindo 100% de intercambialidade física.

• Flange de instalação: Em conformidade com os padrões ISO 3019-2, disponível em configurações de 4 e 8 furos (A2F10–A2F50 para 4 furos; A2F355–A2F500 para 8 furos).

• Extremidade do eixo de transmissão: Disponível em duas opções – eixo estriado DIN 5480 e eixo chave plano DIN 6885 – totalmente compatível com os modelos correspondentes da Rexroth.

• Conexão da porta de óleo: porta de óleo flangeada SAE, com portas de trabalho A e B localizadas na parte traseira, em conformidade com o layout padrão da série 6 A2FM da Rexroth.

• Dimensões axiais/radiais: As principais tolerâncias dimensionais de instalação são controladas dentro de ±0,1 mm, permitindo a substituição direta do motor Rexroth original sem modificar a tubulação do sistema ou os suportes de montagem.

3.2 Comparação de parâmetros de desempenho

Através de testes comparativos conduzidos por uma instituição de testes terceirizada e autorizada, o desempenho da série Elephant Fluid Power A2F foi comparado com o dos produtos originais de fábrica da Rexroth:

Índice de desempenho	Dinâmica de Fluidos Elefante A2F	Rexroth A2F	Resultados de comparação
Eficiência volumétrica	95,2%	95,5%	Diferença <0,5%
Eficiência Mecânica	93,8%	94,1%	Diferença <0,4%
Eficiência bruta	89,3%	89,8%	Diferença <0,6%
Eficiência de torque de rotação	88,5%	89,0%	Diferença <0,6%
Nível de ruído (dB(A))	72-75	71-74	corresponder
Vida operacional contínua (h)	>20.000	>20.000	corresponder
Nível de preço	linha de base	2,5 a 3,5 vezes maior que um elefante	Vantagem signifiiva

Nota: As condições de teste incluem um meio de óleo mineral, temperatura do óleo de 40°C, pressão nominal de 350 bar e velocidade de rotação nominal.

3.3 Sistema de Certificação de Qualidade

Os produtos da série Elephant Fluid Dynamics A2F obtiveram as seguintes certificações internacionais:

• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015

• A certificação CE está em conformidade com a Diretiva de Máquinas da UE 2006/42/EC.

• Certificação RoHS: Conformidade com a Diretiva sobre Restrições de Substâncias Perigosas

• A certificação da Sociedade Classificadora da China (CCS) aplica-se a navios e aplicações de engenharia naval



---



Capítulo 4: Cenários e soluções de aplicações industriais

4.1 O Campo de Máquinas de Engenharia

Mecanismos de acionamento para movimentação e rotação de escavadeiras

Os modelos A2F80, A2F107 e A2F160 representam as principais opções para motores móveis em escavadeiras de 20 a 50 toneladas. O seu elevado binário de arranque (com uma eficiência de arranque superior a 88%) garante um desempenho de arranque fiável em terrenos desafiantes, como superfícies lamacentas ou declives; seu design compacto permite a instalação direta no redutor de transmissão final, economizando espaço no chassi.

Mecanismo de acionamento da lança de um caminhão bomba de concreto

Os modelos A2F55 e A2F63 são comumente usados ​​para acionamento auxiliar ou sistemas de apoio de pernas em cilindros de lança de caminhão bomba. Suas características de resposta rápida (alcançando rotação completa de 0 até a velocidade nominal em <0,5 segundos) atendem aos requisitos operacionais de ajustes frequentes da lança em caminhões-bomba.

Guincho do guindaste e mecanismo de rotação

Os modelos A2F125, A2F160 e A2F200 são amplamente utilizados em sistemas de guinchos e plataformas rotativas de guindastes montados em caminhões e guindastes sobre esteiras. Uma solução integrada opcional de válvula de freio (tipo BVD/BVE) está disponível para prevenir eficazmente a descida excessiva de carga e garantir a segurança operacional.

4.2 O Setor de Máquinas Agrícolas

Sistema de acionamento da colheitadeira

Os modelos A2F23 e A2F28 são projetados para sistemas de velocidade continuamente variável de cabeçotes de corte e mecanismos de deslocamento de colheitadeiras. Eles apresentam uma ampla faixa de alta eficiência (com eficiência total superior a 85% em uma faixa de velocidade que cobre 40% a 100% da velocidade nominal) e mantêm baixo consumo de combustível durante operação contínua prolongada durante as épocas de colheita.

Acionamento PTO de trator grande

Os modelos A2F45 e A2F55 são projetados para conversão de acionamento hidráulico de eixos de saída de potência de tratores, fornecendo potência hidráulica estável para equipamentos acoplados, como semeadoras e enfardadeiras.

4.3 O Setor Industrial e Energético

Acionamento Auxiliar para Laminadores Metalúrgicos

Os modelos A2F250 e A2F355 desempenham um papel crítico em sistemas de transporte de rolos e ajustes de placas guia laterais em linhas de produção de laminação a quente e a frio. Eles apresentam forte resistência à contaminação (operando normalmente com lubrificante NAS Grau 9) e são adequados para ambientes propensos a poeira em oficinas metalúrgicas.

Máquinas de convés de navios

A2F107, A2F125 e A2F160 são usados ​​para máquinas de ancoragem, guinchos e mecanismos de abertura/fechamento de tampas de escotilha. Eles foram certificados pela Sociedade Classificadora da China e atendem aos requisitos de resistência à corrosão e resistência ao impacto em ambientes marinhos.

Energia Eólica e Engenharia de Túneis

Os modelos A2F355 e A2F500 demonstram alta confiabilidade nos sistemas de levantamento de pernas de estacas de embarcações de instalação de turbinas eólicas e nos acionamentos de cabeçotes de corte de máquinas de perfuração de túneis. Sua configuração de rolamento de longa vida útil estende o intervalo de manutenção para mais de 8.000 horas.



---



Capítulo 5: Vantagens da cadeia de suprimentos e compromissos de serviço da Elephant Fluid Dynamics

5.1 Capacidade de entrega rápida

Aproveitando a abrangente cadeia da indústria hidráulica da China e as bases de fabricação inteligentes, a Elephant Fluid Power estabeleceu um sistema de entrega líder do setor:

• Modelo Padrão: A2F10-A2F107 Modelos regulares estão em estoque; o envio será feito em até 48 horas após a confirmação do pedido.

• Modelos de médio a grande porte: A2F125–A2F250; Prazo de entrega: 7–15 dias úteis

• Personalização em larga escala: Modelos A2F355-A2F500 e configurações especiais (rolamentos de longa vida, vedações especializadas, conjuntos de válvulas integradas) com prazo de entrega de 15 a 25 dias úteis.

• Resposta a Emergências: Serviço de frete aéreo direto disponível, entregando nas principais zonas industriais do mundo dentro de 72 a 96 horas.

5.2 Análise Custo-Benefício

Em comparação com os produtos originais da Bosch Rexroth, a série Elephant Fluid Power A2F oferece benefícios econômicos signifiivos para os clientes:

• Custos de aquisição reduzidos: Custos diretos de aquisição economizados em 60%–70%.

• Otimização de custos de estoque: suporta compras frequentes e de pequenos lotes para reduzir a retenção de capital

• Custos de manutenção controláveis: Suprimentos suficientes de componentes (bloco de cilindro, êmbolo, placa de válvula, rolamentos) estão disponíveis a preços de apenas 30% a 40% das peças originais de fábrica.

• Minimize as perdas por tempo de inatividade: a capacidade de entrega rápida reduz o tempo de inatividade do equipamento de semanas para dias

5.3 Rede Global de Suporte Técnico

A Elephant Hydrodynamics estabeleceu uma rede abrangente de serviços técnicos cobrindo as principais regiões industriais do mundo.

• Consulta técnica: Fornece orientação de seleção on-line 24 horas por dia, 7 dias por semana, análise de compatibilidade de sistema e suporte para diagnóstico de falhas

• Serviços no local: Centros de serviços autorizados estão estabelecidos no Sudeste Asiático, no Oriente Médio, na Europa, na América do Norte e na América do Sul, fornecendo serviços de instalação, comissionamento, manutenção e treinamento.

• Desenvolvimento Personalizado: Fornece serviços personalizados, como ajuste fino de deslocamento, personalização de interface e identificação de pintura para atender às necessidades específicas de clientes OEM.

• Compromisso de Garantia: Período de garantia padrão de 12 meses ou 2.000 horas de trabalho (o que ocorrer primeiro), extensível até 36 meses mediante solicitação.



---



Capítulo 6: Guia de Seleção e Explicação do Código de Pedido

6.1 Regras de Codificação do Modelo

Os modelos da série Elephant Fluid Dynamics A2F aderem às convenções de codificação padronizadas internacionalmente; exemplo: A2F 80 R 2 P 1

Segmento de código	Significado	Descrição da opção
A2F	Identificação da Série	Unidade de pistão axial de deslocamento fixo tipo eixo curvo
80	Especificações/Diâmetro	80 cm³/rotação
R	direção de rotação	R = sentido horário (visto da extremidade do eixo), L = sentido anti-horário, W = alternância bidirecional
2	Estrutura/Tipo de contracapa	Os tipos 1–4 correspondem a diferentes configurações de portas de óleo e interfaces de funções auxiliares.
P	Tipo de eixo	P = eixo chave plano (DIN 6885); Z = eixo estriado (DIN 5480)
1	Especificações da placa/flange da porta	Combine as dimensões de instalação e as dimensões da porta de óleo

6.2 Árvore de Decisão de Seleção

Passo 1: Determine o modo de trabalho

– Aplicações de motor puro (unidirecional/bidirecional): Selecione a configuração padrão. – Aplicações de intercâmbio bomba-motor: Selecione a configuração de rotação W (bidirecional). – Aplicações de bombas: Verifique as condições da porta de sucção; instale uma bomba de reposição, se necessário.

Passo 2: Calcule o deslocamento necessário

Com base na vazão do sistema Q (L/min) e na velocidade alvo n (rpm):



Coeficientes de 1,05–1,10 são usados ​​para compensar a perda de volume e as tolerâncias de fabricação.

Etapa 3: verifique a pressão e o torque



Passo 4: Confirme a faixa de velocidade

-RPM Máximo: -RPM Mínimo: Para garantir uma rotação uniforme, mantenha o valor de RPM especificado

Etapa 5: selecione configuração especial

-Aplicação de meio de proteção ambiental → Rolamentos de longa vida útil (L) + vedação FKM opcionais; -Requisitos de frenagem → Válvulas de freio BVD/BVE opcionais; -Monitoramento de velocidade → Interface opcional do sensor de velocidade rotacional; -Requisitos de limpeza → Função opcional de limpeza de rolamento da porta U (A2F250–A2F500).



---



Capítulo 7: Manutenção e Diagnóstico de Falhas

7.1 Pontos-chave da manutenção diária

Gestão de Petróleo

-Inspecione regularmente a limpeza do óleo; amostragem e testes são recomendados a cada 500 horas ou trimestralmente. -Manter a viscosidade do óleo dentro da faixa ideal (16–36 mm²/s); monitorar o declínio da viscosidade durante as estações de alta temperatura. -Substitua os elementos filtrantes imediatamente; resolver problemas imediatamente após receber um alarme diferencial de pressão.

Monitoramento de temperatura

-Temperatura normal da caixa de operação: 40°C–70°C -Temperatura máxima permitida: 80°C (pico de curto prazo: 90°C) -Se a temperatura exceder 80°C, inspecione o sistema de resfriamento, as configurações da válvula de transbordamento e vazamentos internos

Monitoramento de vibração e ruído

Nível de ruído normal: <75 dB(A). As possíveis causas de ruído anormal incluem sucção insuficiente de óleo (cavitação), desgaste do rolamento, desgaste da placa do came ou desalinhamento do acoplamento.

Ffenômeno alt	Possíveis razões	Medidas de exclusão
Velocidade de saída insuficiente	A viscosidade do óleo é muito baixa, o vazamento interno aumenta e o fornecimento de óleo da bomba é insuficiente.	Substitua por um óleo de viscosidade apropriada, inspecione o desgaste na placa/êmbolo distribuidor e verifique a saída da bomba.
Torque de saída insuficiente	A configuração de pressão está muito baixa, há vazamento interno e a eficiência mecânica diminuiu.	Aumente a pressão da válvula de alívio, inspecione as vedações e verifique a condição do rolamento.
Ruído anormal	Vazamento de gás no oleoduto de sucção de óleo, contaminação de gás no óleo e danos aos rolamentos	Aperte a tubulação de sucção de óleo e o sistema de exaustão e, em seguida, substitua os rolamentos.
Vazamento de óleo na casca	Desgaste da vedação do eixo, pressão excessiva na carcaça, envelhecimento da vedação	Substitua a vedação do eixo, verifique a contrapressão do tubo de drenagem de óleo e substitua os componentes de vedação.
Superaquecimento	Sobrecarga persistente, contaminação de óleo, resfriamento inadequado	Reduza a carga, mude para um modelo maior, substitua o óleo ou melhore o resfriamento.

7.2 Diagnóstico de falhas comuns



---



Capítulo 8: Valor da Indústria e Perspectivas Futuras da Série Elephant Fluid Dynamics A2F

8.1 Redefinindo os padrões de custo-desempenho para motores hidráulicos

Tradicionalmente, motores hidráulicos de alto desempenho têm sido associados a custos elevados. A Elephant Hydraulics desafiou com sucesso esta percepção ao alavancar a integração vertical da cadeia de produção, a gestão da produção enxuta e as economias de escala nas compras. A série A2F oferece mais de 95% de desempenho equivalente aos produtos originais da Rexroth por apenas 30%-40% do seu preço, criando um valor sem precedentes para fabricantes globais de máquinas de construção, prestadores de serviços de manutenção hidráulica e usuários finais.

8.2 Apoiar a diversificação da cadeia de abastecimento global

Nos últimos anos, a indústria transformadora global colocou uma ênfase sem precedentes na resiliência da cadeia de abastecimento. Como componentes de energia hidráulica de alta qualidade fabricados na China, a série Elephant Fluid Power A2F oferece aos clientes na Europa, América do Norte, Sudeste Asiático, Oriente Médio, África e América do Sul uma opção confiável de "segunda fonte de fornecimento". Particularmente em um ambiente de mercado caracterizado por prazos de entrega originais estendidos na fábrica e flutuações de preços da Rexroth, a entrega rápida e os preços estáveis ​​da Elephant Fluid Power tornaram-se suportes críticos para garantir a continuidade da produção do cliente.

8.3 Compromisso com a Inovação Tecnológica Contínua

O Elephant Fluid Dynamics Technology Research Institute continua a investir na atualização e desenvolvimento contínuos da série A2F:

• Inovação de materiais: explore novos materiais, como êmbolos revestidos de cerâmica e discos de distribuição reforçados com fibra de carbono, com o objetivo de estender a vida útil para 30.000 horas.

• Integração Inteligente: Desenvolva uma versão de motor inteligente equipada com sensores de pressão/temperatura integrados e interfaces de dados IoT, apoiando a manutenção preditiva.

• Otimização da eficiência energética: O projeto da janela de distribuição de fluxo foi otimizado usando simulação de fluidos CFD para atingir uma eficiência total superior a 92%.

• Conformidade Ambiental: Amplia a compatibilidade com fluidos hidráulicos biodegradáveis, ajudando os clientes a atingir metas de neutralidade de carbono.



---



Conclusão

Os motores hidráulicos de pistão axial da série Elephant Fluid Power A2F (A2F10–A2F500) tornaram-se a solução preferida na indústria global de transmissão de energia hidráulica, graças à sua ampla gama de especificações, alta compatibilidade com produtos originais da Bosch Rexroth, confiabilidade comprovada e vantagens competitivas na cadeia de fornecimento. Seja para instalação de novos equipamentos ou manutenção/substituição pós-venda, seja para aplicações sensíveis a custos ou sistemas de ponta que exigem confiabilidade máxima, a série A2F oferece propostas de valor personalizadas.

Escolher a Elephant Fluid Power significa não apenas selecionar um motor hidráulico, mas escolher um parceiro de longo prazo enraizado na tecnologia, centrado no cliente e com mentalidade global. À medida que a indústria de transmissão de energia hidráulica entra numa nova era caracterizada pela inteligência, sustentabilidade e excelência de serviço, a Elephant Fluid Power está empenhada em colaborar com clientes em todo o mundo para co-criar um futuro melhor para os sistemas hidráulicos.



---



Apêndice

modelo	deslocamento (cm³)	Pressão Nominal (bar)	Pressão de Pico (bar)	Velocidade máxima (rpm)	peso (kg)	Especificações do flange	Opções de extremidade do eixo
A2F10	10.3	400	450	6.000	5.5	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F12	12.1	400	450	6.000	5.8	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F23	23,0	400	450	5600	8.2	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F28	28.1	400	450	6300	9,5	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F45	45,6	400	450	5600	13,5	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F55	55,0	400	450	5.000	15,0	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F63	63,0	400	450	5.000	18,0	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F80	80,0	400	450	4500	23,0	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F107	107,0	400	450	4000	32,0	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F125	125,0	400	450	3800	38,0	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F160	160,0	400	450	3500	48,0	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F200	200,0	400	450	3200	58,0	4 furos-ISO 3019-2	Chave plana/chave espiral
A2F250	250,0	350	400	2800	85,0	8 furos-ISO 3019-2	Chave plana/chave espiral
A2F355	355,0	350	400	2500	120,0	8 furos-ISO 3019-2	Chave plana/chave espiral
A2F500	500,0	350	400	2200	165,0	8 furos-ISO 3019-2	Chave plana/chave espiral

Apêndice A: Diretório completo de modelos para a série A2F

Apêndice: Referências e Padrões

1. Bosch Rexroth AG. “Motor Fixo de Pistão Axial A2FM, Ficha Técnica RE 91001.” 2011.

2. ISO 3019-2:2001. “Potência do fluido hidráulico - Dimensões e código de identificação para flanges de montagem e pontas de eixo de bombas e motores volumétricos.”

3. DIN 24312. “Potência do fluido hidráulico; bombas e motores; gama de utilização de diferentes séries de pressão.”

4. Hidrodinâmica dos Elefantes. "Manual do produto da bomba/motor de deslocamento positivo de pistão axial série A2F", edição 2026.



---



Copyright © 2026 Elephant Fluid Dynamics

Este documento é apenas para comunicação técnica e referência de seleção. Parâmetros específicos devem consultar o manual do produto mais recente.





---



Este documento foi compilado pela Elephant Hydrodynamic para fornecer referências técnicas confiáveis, profissionais e abrangentes para a indústria hidráulica global. Sinta-se à vontade para reproduzi-lo, mas dê crédito à fonte.
