AL A10FM28/52R utilização de motores hidráulicos em máquinas industriais e tornos CNC

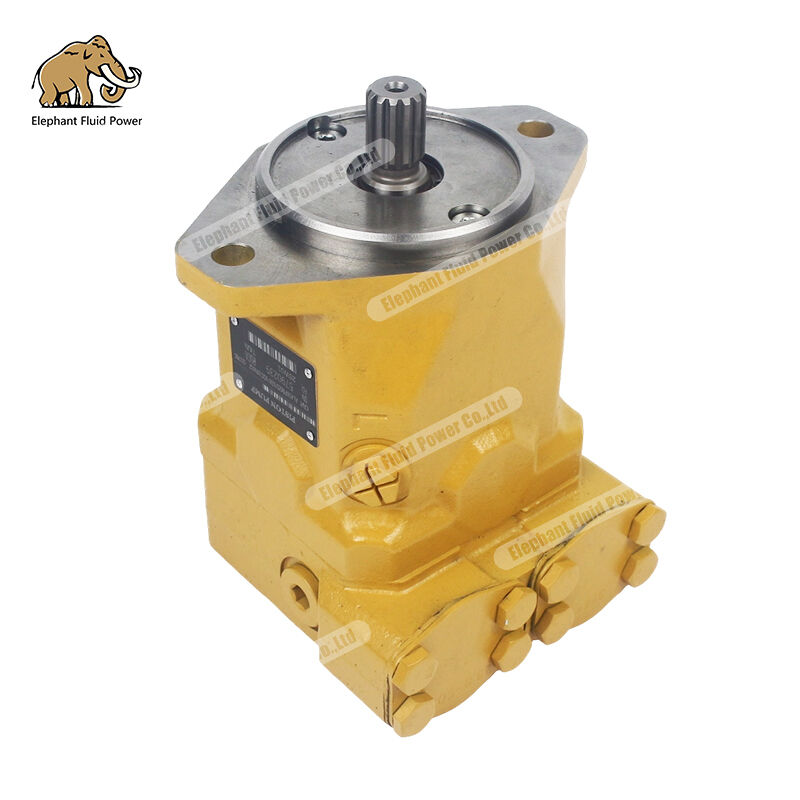

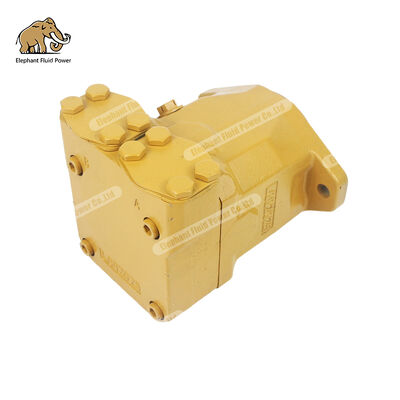

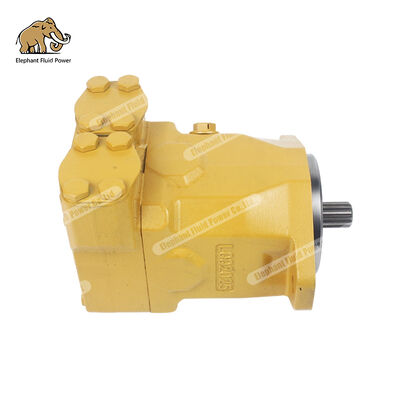

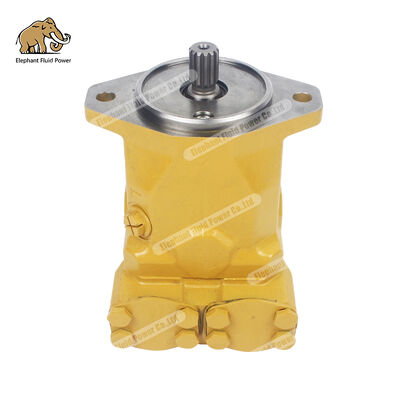

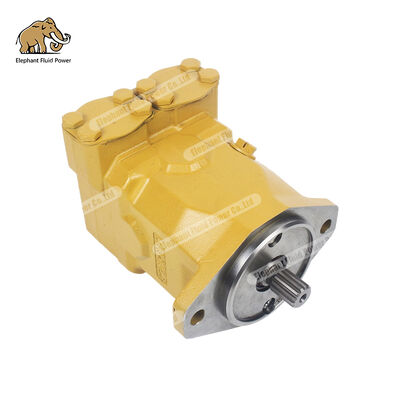

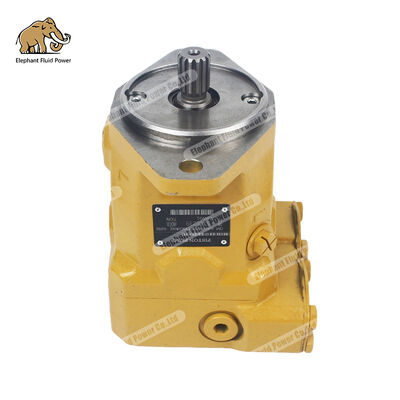

AL A10FM28/52R-VSC10N002-SO768 Motor hidráulico de substituição

Perguntas e Respostas: Explicando tudo sobre esta peça de substituição Rexroth

Olá, sou de um fabricante profissional de motores hidráulicos na China, especializado em produtos de substituição para a série Rexroth A10FM/A2FM.Vou discutir o motor hidráulico AL A10FM28/52R-VSC10N002-SO768 em um formato de perguntas e respostas se você está lutando para encontrar um substitutoEspero que esta resposta te ajude.

Pergunta 1: O que é exatamente o A10FM28/52R-VSC10N002-SO768?

Isto é uma espada.motor de pistão axial de deslocamento fixoA série A10FM da Rexroth, um modelo de base para aplicações normalizadas de média pressão na linha de produtos Rexroth.R992000916,Feito na Alemanha, o que indica que é um produto padrão fabricado pela Rexroth na Alemanha.

A série A10FM emprega um design de acionamento hidrostático de placas, adequado para transmissão hidrostática em circuitos abertos e fechados.28 cc/r(deslocamento geométrico 28,5 cm3/rev), convertendo a energia hidráulica em potência de rotação mecânica num sistema hidráulico para acionar equipamentos para realizar as acções mecânicas correspondentes.

As informações contidas neste modelo de código podem ser desagregadas do seguinte modo:A10FMRepresenta a série de motores de pistão axial de deslocamento fixo; 28 representa a especificação de deslocamento; 52 representa a série 5;Rrepresenta a direção de rotação (no sentido dos ponteiros do relógio quando visto a partir do eixo de accionamento); V representa que o vedação é de borracha fluorada FKM;SC10N002 representa as especificações específicas do eixo de accionamento e da flange de montagem; o SO768 é um número de configuração específico do cliente.

Em segundo lugar, onde está instalado este motor e em que equipamento é utilizado?

A série A10FM é a principal linha de produtos da Rexroth para aplicações de pressão média,com um diâmetro superior a 50 mm,O A10FM28 é um modelo de deslocamento médio com especificações moderadas, amplamente utilizado em vários cenários de transmissão hidráulica padrão de pressão média.

Os domínios de aplicação específicos incluem:Máquinas industriais, tornos CNC, máquinas de fabricação de calçados, embalagens e impressões, máquinas de fabrico de madeira, máquinas de plásticos, máquinas de construção,É um parceiro de longo prazo e confiável na construção de equipamentos hidráulicos, equipamentos pneumáticos e sistemas hidráulicos.Simplificando, o A10FM28 pode lidar com qualquer aplicação que exija uma transmissão hidráulica de pressão média estável e confiável, com restrições de espaço, e alta densidade de energia.

Três perguntas: Quais são os seus parâmetros de desempenho específicos?

Os principais parâmetros técnicos do A10FM28 são os seguintes:

A faixa de cilindrada do A10FM28 está dentro das especificações de cilindrada média da série A10FM, que inclui 11 opções de cilindrada: 10, 11, 14, 16, 18, 23, 28, 37, 45, 58 e 63 cc/rev.O 28 cc/rev é um modelo amplamente utilizado nesta série.

Em termos de características de desempenho, a série A10FM apresenta a comprovada tecnologia de componentes rotativos A10, longa vida útil, alta velocidade de saída admissível, alta relação potência/peso,Design compacto, montagem de cartuchos de poupança de espaço, baixo nível de ruído e interfaces de ligação mecânica e hidráulica conformes com a norma SAE.Os sensores de velocidade opcionais e as válvulas anticavitação incorporadas estão disponíveis para aplicações específicas, como os motores de ventilador.

Quatro perguntas: Como instalar e usar corretamente?

1 Prevê-se o enchimento de óleo antes da instalação.

Durante a colocação em serviço e o funcionamento, a unidade de pistão axial deve ser preenchida com óleo hidráulico, o que deve ser confirmado após paradas relativamente longas,como a unidade de pistão axial pode drenar o óleo de volta para o tanque através das linhas hidráulicasA conduta de escoamento (L1) deve conduzir ao reservatório de óleo através da porta de escoamento mais elevada disponível e a pressão de retorno não deve exceder o valor especificado.

2 Seleção do local de instalação

A A10FM28 recomenda os locais de instalação 1 e 2. Se o motor estiver instalado abaixo do nível de óleo mais baixo do reservatório, é considerado "instalação abaixo do reservatório";se instalado acima do nível de óleo mais baixoA ligação F faz parte da tubulação externa e deve ser fornecida pelo cliente para simplificar o enchimento e a ventilação.

3 Requisitos relativos à disposição das condutas de drenagem

Se várias unidades partilharem uma linha de drenagem, deve assegurar-se que a pressão admissível de cada unidade não exceda o limite em quaisquer condições de funcionamento (especialmente durante o arranque a frio).A linha de drenagem compartilhada deve ser grande o suficienteSe não for o caso, devem ser construídas condutas de drenagem separadas para cada unidade.

4 Seleção do óleo hidráulico

Para garantir uma boa lubrificação e proteção contra o desgaste, deve ser utilizado óleo mineral HLP conforme a norma DIN 51524.

5 Pontos-chave para a inspecção pré-debug

Antes da instalação, verifique se o motor está danificado e certifique-se de que o eixo de saída gira livremente.

Se o motor tiver sido armazenado por um período prolongado, descarregue o óleo e lave-o para evitar que as partes móveis internas fiquem presas.

O suporte de montagem deve ter uma rigidez suficiente e o motor e a carga devem ser conectados coaxialmente.

Preste atenção às direcções de entrada e saída do circuito principal de óleo para garantir que não ocorra um fluxo inverso.

⑥Pontos-chave para manutenção regular

Trocar o óleo hidráulico e o elemento de filtro a cada 1000 horas.

Verifique regularmente a condição dos selos; substitua-os imediatamente se for detectado envelhecimento ou vazamento.

Verificar regularmente o binário de aperto dos parafusos de montagem.

Se o motor estiver parado durante mais de 6 meses, deve ser reinspecionado antes de ser colocado de novo em serviço.

Cinco Perguntas: E se surgirem problemas durante o uso?

Os defeitos e os métodos de resolução de problemas mais comuns dos motores hidráulicos da série A10FM são os seguintes:

Problema 1: Velocidade baixa ou binário insuficiente

• Possíveis causas: fornecimento insuficiente de óleo, filtro de sucção entupido, fugas internas excessivas, viscosidade inadequada do óleo, fornecimento insuficiente de óleo da bomba hidráulica
• Orientação de resolução de problemas: verificar o sistema de abastecimento de óleo, limpar a tela do filtro, reabastecer o óleo; verificar se há fugas de ar na linha de sucção; se houver uma fuga interna grave,Indica o desgaste do conjunto do êmbolo ou da placa do distribuidor, exigindo desmontagem e inspecção.

Problema 2: Ruído ou vibração anormais

• Causas possíveis: mistura de ar no sistema (fuga de ar na linha de sucção), contaminação por óleo, rolamentos desgastados ou danificados, coaxialidade excessiva do engate
• Orientação de resolução de problemas: verificar a vedação da linha de sucção, aplicar água com sabão para detectar fugas; substituir por óleo hidráulico limpo;Desmontar e inspeccionar os rolamentos, caso os rolamentos apresentem um espaço livre ou arranhões e descoloração na superfície do rolo, devem ser substituídos; recalibrar a coaxialidade do engate.

Problema 3: Fugas externas de óleo

• Possíveis causas: envelhecimento ou vedação danificada do eixo, articulação...

Problema 4: parafusos soltos, vedações de juntas de tubos envelhecidas

• Solução de problemas: substitua a vedação da extremidade do eixo (observe que o lábio está voltado para a câmara de óleo), aperte os parafusos ao binário especificado e substitua a vedação.

Problema 5: Sobreaquecimento

• Possíveis causas: operação prolongada sob pressão, mau funcionamento do sistema de arrefecimento (bloqueio do radiador, ventilador não funcionando), deterioração do óleo ou viscosidade inadequada,pressão de regulação da válvula de alívio excessivamente elevada.
• Resolução de problemas: verificar se a pressão de funcionamento do sistema excede o limite, limpar o radiador, substituir o óleo hidráulico e reajustar a pressão da válvula de alívio para o valor nominal.

Problema 6: A pressão não pode ser aumentada ou é insuficiente

• Possíveis causas: núcleo da válvula de alívio preso ou fadiga da mola, vazamento da bomba interna grave, vazamento de ar na linha de sucção.
• Solução de problemas: limpar o núcleo da válvula de alívio, substituir a mola fatigada; verificar a vedação da junta da linha de sucção; se a eficiência volumétrica for inferior a 80%, é necessária a desmontagem e a revisão.

Abordagem de resolução de problemas:Se o utilizador não tiver as condições para a desmontagem e reparação, não tente desmontá-lo e repará-lo por conta própria; contacte um fabricante de motores profissional para reparação.O diagnóstico de falhas segue um processo de "inspeção visual → aquisição de dados → isolamento segmentado e solução de problemas → localização da falha → plano de reparação → teste de reparação → verificação de circuito fechado".

Seis Perguntas: Quais são as diferenças entre os produtos de substituição da sua fábrica e os do fabricante original?

A principal diferença pode ser resumida em duas palavras:Preço.

Em termos de desempenho e qualidade, o nosso objetivo é igualar o do fabricante original.Pressão nominal 280 bar, pressão máxima de 350 bar, velocidade máxima de 4.700 rpm, binário de 127 Nm (a 280 bar), potência de saída de 62,5 kW, estes parâmetros-chave são idênticos.

Os nossos produtos herdam todas as características essenciais da série A10FM: comprovada tecnologia de componentes rotativos A10, alta densidade de potência, estrutura compacta, design plug-in para poupar espaço de instalação,e de baixo ruído.

Várias vantagens dos nossos produtos:

• Controlo de qualidade rigoroso, inspeção completa antes do envio: Cada unidade passa por testes de pressão, testes de fluxo e testes de vazamento para garantir a entrega sem defeitos.A fábrica é certificada pelo sistema de gestão da qualidade ISO 9001, e todo o processo de produção é rastreável.
• Completamente intercambiável com as mesmas especificações: a brincadeira de montagem utiliza uma brincadeira ISO 3019-1 de dois furos e o eixo de acionamento usa um eixo de spline conforme às normas SAE J744.As dimensões e as especificações do fio de porta de óleo são perfeitamente combinadas, permitindo a substituição directa sem qualquer modificação.
• Material de vedação: utiliza vedações de borracha fluorada FKM, oferecendo excelente resistência a altas temperaturas e óleo.
• Vantagem significativa em termos de preço: as peças originais são caras e têm longos prazos de entrega; podemos oferecer preços 30% a 50% mais baixos do que as peças originais.
• Fornecimento estável: envio de encomendas padrão em 3-7 dias, encomendas em grande volume em 15-20 dias.
• Atualmente, muitos fabricantes domésticos de motores hidráulicos podem produzir substitutos para a série A10FM, e aglomerados maduros da indústria hidráulica se formaram em Zhejiang, Ningbo e outras regiões.Em comparação com os fornecedores europeus e americanos, a aquisição de motores hidráulicos de qualidade equivalente provenientes da China pode reduzir os custos globais em 40% a 60%.

Sete perguntas: Que problemas práticos podem ajudar os meus clientes a resolver?

Você é um distribuidor:

• As margens de lucro das peças importadas estão a diminuir cada vez mais; os clientes acham-nas demasiado caras e não podem pagar a espera.aumentando significativamente a sua margem de lucro.
• O MOQ é de 1 a 5 unidades, permitindo encomendas de teste antes de aumentar.
• Garantia de um ano, suporte técnico completo pós-venda, dando aos clientes paz de espírito e dando-lhe paz de espírito.
• Um amplo inventário de produtos acabados assegura que as faltas de estoque não afetem os negócios.
• Fornecemos aos distribuidores treinamento de produtos, orientação para solução de problemas e suporte de reparação pós-venda.

Você é um fabricante OEM:

• Precisamos de personalização de marca privada? Apoiamos a personalização de marca privada OEM / ODM; embalagem e rotulagem podem ser sua marca.
• Desfrute de um desconto de 15% nas compras a granel de 50 unidades ou mais; as parcerias de longo prazo oferecem preços ainda melhores.
• Os relatórios completos de inspecção de fábrica são fornecidos com cada remessa, garantindo a rastreabilidade da qualidade.
• Podemos desenvolver conjuntamente soluções otimizadas para equipamentos específicos, fornecendo um serviço completo desde o projeto até a produção em massa.

Você é um fornecedor de serviços de reparação:

• Os clientes finais têm mais medo dos tempos de espera caros e lentos das peças quando reparam equipamentos.Aumentar significativamente a sua competitividade.
• As encomendas urgentes podem ser enviadas dentro de 24 horas; a cada dia que passa, o tempo de inatividade do cliente é reduzido, a sua reputação cresce.
• Também fornecemos kits de reparo, êmbolos, placas de distribuição e outras peças de reparo para apoiar seu negócio de remanufatura de motores.
• Fornecemos manuais de reparação detalhados e guias de solução de problemas para nossos motores hidráulicos da série A10FM para ajudar a melhorar a eficiência do reparo.

Oito Perguntas: Por que escolher fornecer a partir de nós na China?

A indústria de fabricação hidráulica da China é muito diferente do que era há dez anos.

Formulou-se um conjunto completo da indústria hidráulica, com uma cadeia industrial altamente madura, da fundição ao mecanizado de precisão, das vedações aos rolamentos.Os nossos produtos de qualidade equivalente têm um custo global 40%-60% inferior ao dos fornecedores europeus e americanos.

Como fabricante profissional de motores hidráulicos, acumulamos uma rica experiência de produção e aplicação em produtos de substituição da série A10FM.Obter produtos das mesmas especificações e intercambiabilidade a 30%-50% do preço das peças originais, mais uma garantia de um ano e suporte técnico completo, isto não é apenas uma conversa vazia, mas uma promessa que cumprimos todos os dias.

Os produtos hidráulicos fabricados na China estão a ganhar uma posição cada vez mais importante no mercado mundial.O fornecimento de motores hidráulicos da China não só oferece vantagens significativas em termos de custos, mas também possibilita adaptações flexíveis e um sistema de entrega de resposta rápida.

Nove perguntas: quais são os parâmetros específicos do produto?
